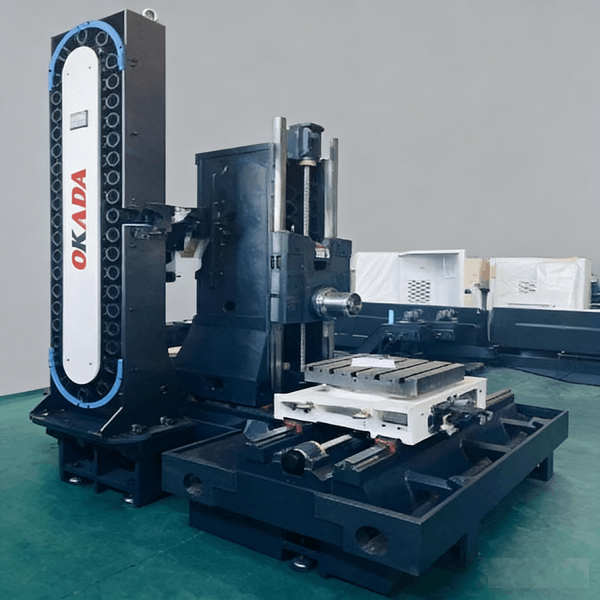

卧式加工中心（倒梯形结构）
卧式加工中心机床，适合于箱体类零件的多工作面的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序高精、高效加工， 该机床是汽车制造、工程机械、航天航空、电子工业、军械工业等部门理想的加工设备。
 |
|
 |
 |
| 项目名称 | 机型 | 单位 | HT500 | HT630 | HT800 | HT1000 | HT1250 |
| 加工范围 | X/Y/Z轴行程 | mm | 800/600/600 | 1100/950/1100 | 1300/900/950 | 1700/1100/1100 | 2000/1300/1300 |
| 主轴中心至工作台面 | mm | 40～640 | -15～935 | -30～870 | -20～1080 | -20～1280 | |
| 主轴鼻端至工作台中心 | mm | 185～785 | 70～1170 | 150～1100 | 120～1220 | 120～1170 | |
| 工作台 | 工作台面积 | mm | 500×500 | 630×630 | 800×800 | 1000×1000 | 1250×1250 |
| T形槽(槽数×槽宽×间距) | mm | 5×18×100 | 5×18×100 | 7×18×100 | 7×18×120 | 5×22×200 | |
| 工作台最小分割角度 | 0.001°/1° | 0.001°/1° | 0.001°/1° | 0.001°/1° | 0.001°/1° | ||
| 工作台承重均布 | kg | 800 | 1800 | 2500 | 6000 | 6000 | |
| 最大旋转直径 | mm | 1000 | 1500 | 1800 | 1800 | 2000 | |
| 主轴 | 主轴最高转速 | RPM | 6000 | 6000 | 6000 | 6000 | 6000 |
| 主轴锥度 | BT | BT40 | BT50 | BT50 | BT50 | BT50 | |
| 主轴最大切削扭矩 | Nm | 72 | 236 | 1298 | 1298 | 1298 | |
| 主轴电机功率 | kw | 11/15 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |
| 速度 | 三轴快速位移速度 | m/min | 24/24/24 | 24/24/24 | 24/24/24 | 24/24/24 | 24/24/24 |
| 刀库 | 刀库形式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | |
| 刀库容量 | 24（30/40） | 30（40/60） | 30（40/60） | 30（40/60） | 30（40/60） | ||
| 机床 | XYZ定位精度 | mm | VDI 0.008 | VDI 0.008 | VDI 0.008 | VDI 0.008 | VDI 0.008 |
| XYZ重复定位精度 | mm | VDI 0.005 | VDI 0.005 | VDI 0.005 | VDI 0.005 | VDI 0.005 | |
| 转台分度精度（1°/0.001°） | sec | ±3"/±4" | ±3"/±4" | ±3"/±4" | ±3"/±4" | ±3"/±4" | |
| 转台重复分度精度 | " | ±1"/±3" | ±1"/±3" | ±1"/±3" | ±1"/±3" | ±1"/±3" | |
| 其他 | 机床尺寸（长×宽） | mm | 4.2×3 | 5.3×3.3 | 5.6×3.8 | 6.0×4.9 | 6.8×5.5 |
| 机床重量 | T | 9 | 11 | 13.6 | 19 | 25 |
卧式加工中心（十字滑台结构）
十字滑台结构的卧式加工中心，性价比极高的机床，适合于箱体类零件的多工作面的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序高精、高效加工， 该机床是汽车制造、工程机械、航天航空、电子工业、军械工业等部门理想的加工设备。
 |
|
 |
 |
 |
| 项目名称 | 机型 | 单位 | HMC400 | HMC500 | HMC630 | HMC800 |
| 加工范围 |
工作台左右行程X | mm | 650 | 1000 | 1300 | 1800 |
| 主轴箱上下行程Y | mm | 450 | 650 | 700 | 1400 | |
| 工作台前后行程Z | mm | 400 | 600 | 700 | 900 | |
| 主轴端面至工作台中心距 | mm | 100-550 | 80-680 | 210-910 | 278-1178 | |
| 主轴中心至工作台面距离 | mm | 100-500 | 175-925 | 145-1045 | 145-1545 | |
| 工作台 | 工作台面积 | mm | 500×500 | 630×630 | 800×800 | 1000×1000 |
| 工作台承重均布 | kg | 800 | 1800 | 2500 | 6000 | |
| 最大旋转直径 | mm | 1000 | 1500 | 1800 | 1800 | |
| 主轴 | 主轴马达 | KW |
FANUC 5.5/7.5 SIEMENS 7/9 |
FANUC 11/15 SIEMENS 9/12 |
FANUC 15/18.5 SIEMENS 12/15 |
FANUC 18.5/22 SIEMENS 17/20.5 |
| 主轴最高转数 | rpm | 8000/10000 | 6000/8000/10000 | 6000/8000/10000 | 6000/8000/10000 | |
| 主轴型号/安装尺寸 | mm | BT40 | BT40/BT50 | BT40/BT50 | BT40/BT50 | |
| 速度 |
三轴快速位移速度 | m/min | 24/24/24 | 24/24/24 | 24/24/24 | 24/24/24 |
| X,Y,Z三轴电机 | Nm | 8/8/8 | 20/20/20 | 30/30/36 | 30/30/36 | |
| 刀库 | 刀库形式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | |
| 刀库容量 | 24（30/40） | 30（40/60） | 30（40/60） | 30（40/60） | ||
| 机床精度 | 定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 重复定位精度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | |
| 其他 | 机床尺寸（长×宽） | kg | 4200 | 7500 | 10500 | 15500 |
| 机床重量 | mm | 2300×1850 | 3200×3000 | 4000×3500 | 4800×4000 |
双主轴卧式镗铣钻阀门、箱体专机 （ 闸阀、蝶阀、截止阀、调节阀专机）
此机床是两台卧式加工中心组合机床，可两个主轴同时加工阀门法兰盘零件的钻孔、攻丝、锪面、镗孔、内斜密封面的加工，数控转台可实现一次装夹，完成多面加工。
 |
 |
 |
 |
 |
 |
 |
 |
动柱铝合金型材、板材加工专机
|
适合加工铝、铜、钢等细长型材工件。应用行业有航空航天、轨道交通、电视机边框、光伏板边框、汽车行李架、脚踏板、铝制保险杠、插秧机配件、幕墙、铝合金门窗、铝合金家具配件等。
工作台面（450～650）X（2500～8500）mm， X行程(左右）：2000～8000mm Y行程（前后）400～600mm（龙门1200-1500）， Z轴行程（上下)：400-600mm 快移速度 X轴：60m/min YZ轴: 30m/min 主轴：BT30/BT40/BT50主轴，主轴转数18000/15000/12000/10000/8000rpm 刀库：16把伞式刀库，24把机械手刀库 |
||
 |
 |
 |

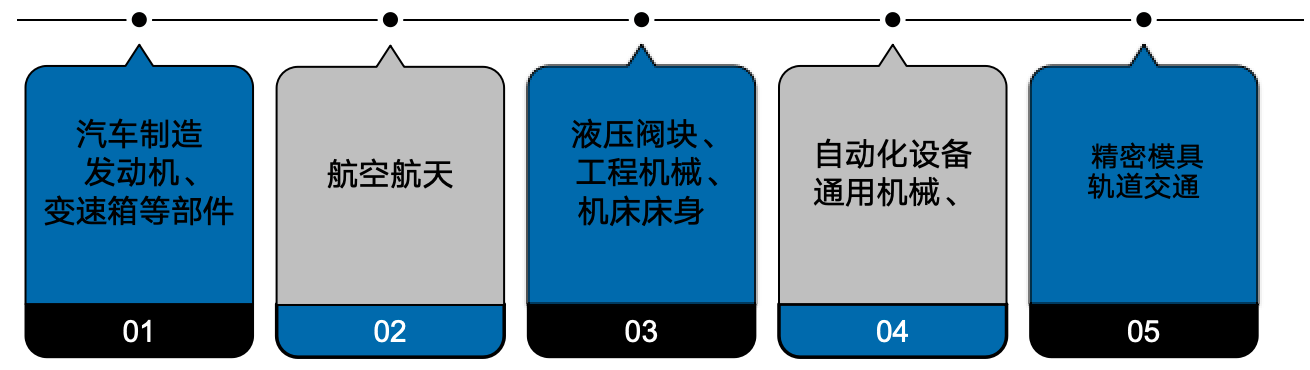

应用领域
|
适用工件：箱体、缸体、阀体、泵体、减速机壳
|
加工产品
| 航空航天结构件 | 航空航天光学平台 | 汽车钛合金下支臂 | 流体测速泵体 | 汽车钛合金连杆 |
 |
 |
 |
 |
 |
| 旋转阀的铝合金阀体 | 桡骨接骨板 | 新能源汽车电机 | 汽车壳体 | 汽车副支架 |
 |
 |
 |
 |
 |
| 汽车铝轮毂 | 机匣 | 汽车转向节 | ||
 |
 |
 |
 |
 |
