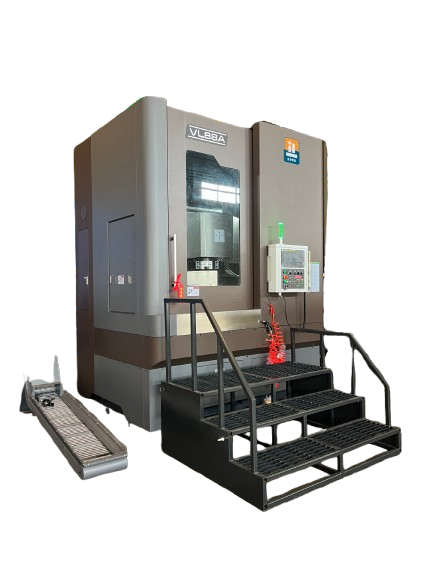

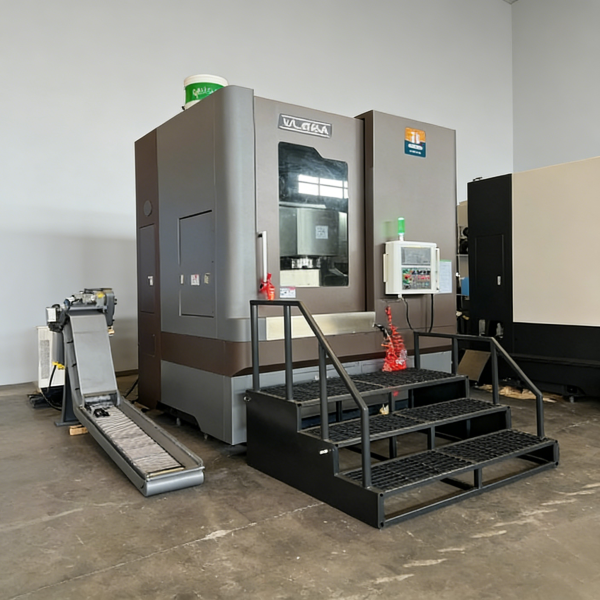

立式车床 / 车削中心 VL88/VL98

产品特点

加工大、薄、重，不规则形状产品，易于上下料；
因工件自重，工件夹具能确保密合，使加工件可以得到高精度且稳定的加工成果，工件装卸时间短、稳定；
没有卧车夹持时的自重惯性造成椭圆加工，展现极圆度的精度；
对于夹持困难不规则的工件，可以平稳加工，夹治具构造简单，制造成本低。
机床近四方形高刚性设计，热变位与振动影响最小。排屑角度加大，不锈钢板材质，排屑顺畅，防止床身热变形；
立体组装线符合人体工学，工件搬运方便
占地空间比卧式车床少1/2；
多功能配置、最佳操作，最低的投资成本。

机械规格表

分类	机械标准规格		单位	VL88	VL98
加工能力	三爪液压卡盘		inch/mm	24/Ф 610	28/Ф 711
	最大旋转直径		mm	Ф1000	Ф 1100
	最大切削直径		mm	Ф 880	Ф 980
	最大切削高度		mm	850	850
	最大加工物重量		kg	1000	1000
移动	X轴行程（左右）		mm	450	550
	Z轴行程（上下）		mm	850	850
主轴	主轴伺服电机功率		kw	30/37	30/37
	主轴转速		-	800	800
	主轴最大扭力（皮带减速）		Nm	1591	2120
	选配主轴减速箱	2档变速	-	自动二档	自动二档
		减速比	-	1：4	1：5.5
		主轴最大扭力	Nm	2750	3781
	主轴鼻端		mm	A2-11	A2-11
	主轴轴承直径		mm	Ф 200	Ф 200
进给速度	X轴快速进给		m/min	18	18
	Z轴快速进给		m/min	16	16
刀塔	刀塔形式/刀具数量		Pcs	A：卧式/8-12 H：立式/4、5、6 M：动力刀塔12T ATC刀库：10T	A：卧式/8-12 H：立式/4、5、6 M：动力刀塔12T ATC刀库：10T
	刀具尺寸		-	32×32 Φ50	32×32 Φ50
控制系统	控制系统		-	FANUC-oi-TF Plus
	主轴伺服电机		Kw	30/37	30/37
	X轴伺服电机		Kw	3.0	3.0
	Z轴伺服电机		Kw	3.0	3.0
其他	动力需求		KVA	50	50
	机床尺寸（长×宽×高）		m	2.6×3.8×3.6	2.8×3.8×3.6
	机床重量		Kg	14000	15000
	防护+排屑器		-	机床外防护 + 链板排屑器
	机床精度		mm	定位精度：±0.005 重复定位精度：±0.003

数控立式车床：

VL88A--卧式刀塔12T

VL98A--卧式刀塔12T

VL88H--立式刀塔4T、5T

VL98H-- 立式刀塔4T、5T

VL88ATC--ATC刀库8T/10T

VL98ATC--ATC刀库8T/10T

立式车削中心：

VL88M--动力刀塔BMT-12T

VL98M--动力刀塔BMT-12T

VL88ATC+C--ATC刀库-10T

VL98ATC+C--ATC刀库-10T

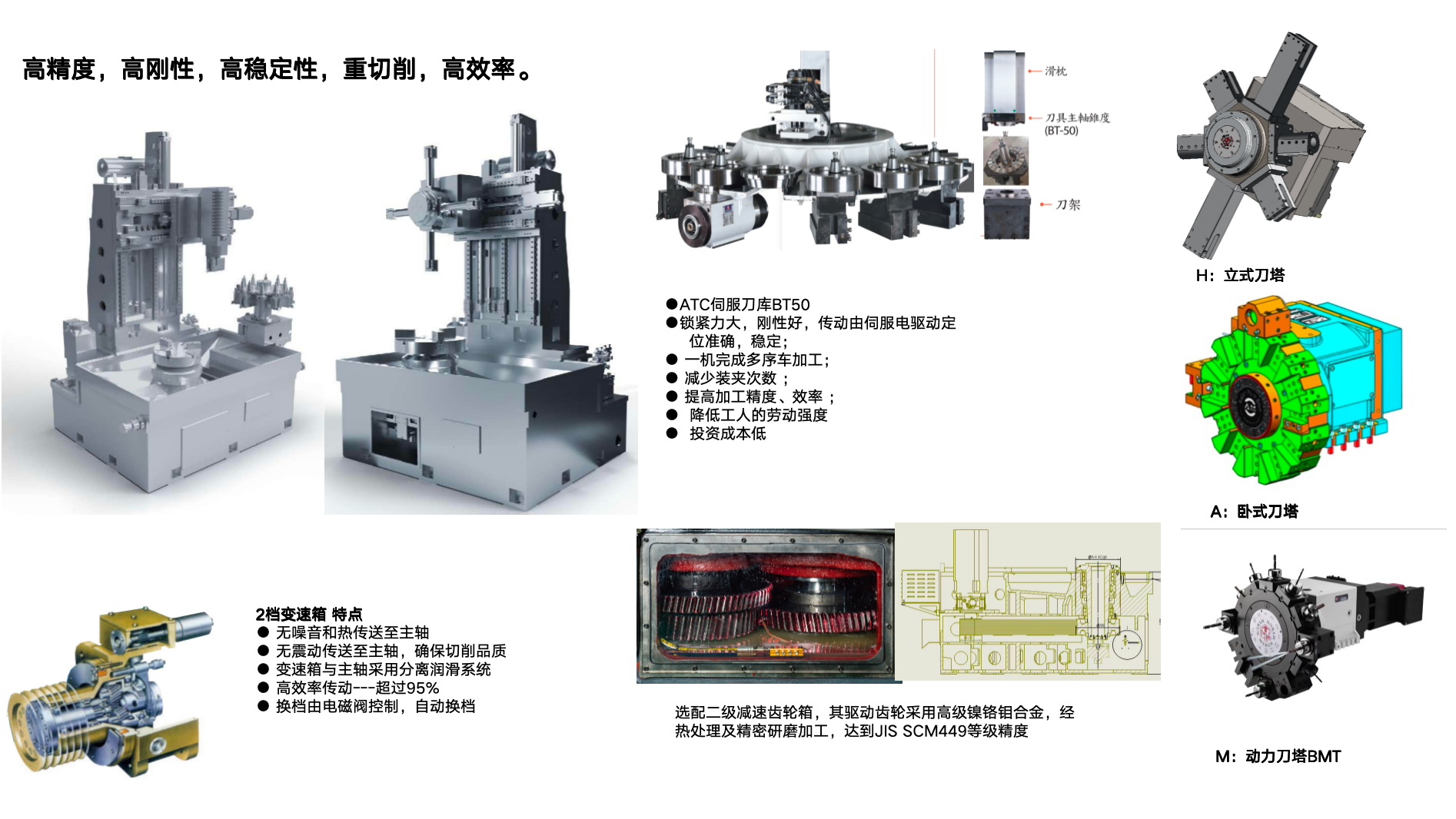

主轴宽域伺服电机

机床的主传动由宽域主轴伺服电动机驱动，具有高扭矩输出，重切削效果好。符合现代立式车床的各种切削性能

2档变速箱特点

● 无噪音和热传送至主轴

● 无震动传送至主轴，确保切削品质

● 变速箱与主轴采用分离润滑系统

● 高效率传动---超过95%

● 换档由电磁阀控制，自动换档

机床配置一览表

1. 标准配置

1	FANUC 0i-TF Plus	10	日本THK/台湾导轨丝杠
2	IP5级操作箱	11	集中式自动润滑系统
3	主轴伺服电机	12	切削液冷却系统
4	三爪液压卡盘	13	铁屑输送机+接屑车
5	A：卧式12工位刀塔	14	全封闭防护钣金
6	液压系统	15	维修工具
7	电柜空调器	16	技术文件
8	LED工作灯	17	工具箱
9	LED三色警示灯	-	-

2. 选配配置

1	西门子SIEMENS828D/广数GSK988TA 控制系统	12	刀具检测系统
2	H: 4、5、6工位液压伺服立式刀塔	13	工件测量系统
3	AS：伺服擦面刀（双面加工）	14	X/Z轴光栅尺
4	M：动力刀塔BMT	15	主轴伺服电机功率升级
5	主轴2段齿轮变速箱	16	中心尾座
6	自动门	17	Z轴行程加长
7	油水分离器	18	立柱加高
8	油雾收集器	19	研磨功能
9	全防护钣金罩（封顶）	20	切削液冷却系统
10	加工监视 / 防雾旋转视窗	21	纸带过滤机（主轴中心出水或研磨功能用）
11	X/Z轴滑动方导轨	22	ATC刀库8T/10T

AS：伺服端面刀	全防护钣金罩

选配配置

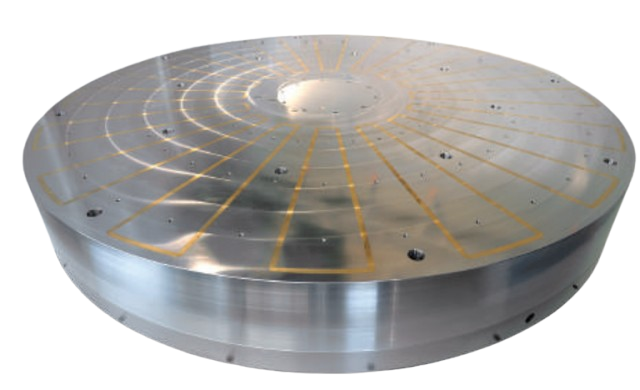

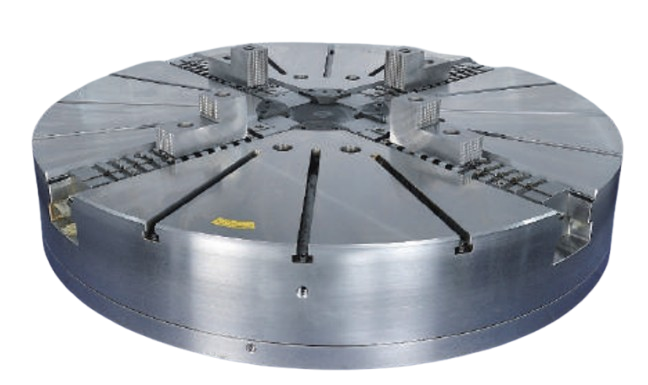

四爪、六爪液压卡盘	电磁吸盘	X、Z轴光栅尺	纸带过滤机（主轴中心出水用）	刀具检测

工件测量系统	研磨功能	主轴中心出水	防雾旋转视窗	中心尾座

高压断削	切削液冷却机	西门子控制系统	-	-
			-	-

典型应用行业

1、通用机械行业：法兰盘、齿轮坯、皮带轮、联轴器、电机端盖、轴承座

2、工程机械与矿山机械：挖掘机轮毂、履带轮、液压油缸缸底、破碎机转子体、耐磨衬套

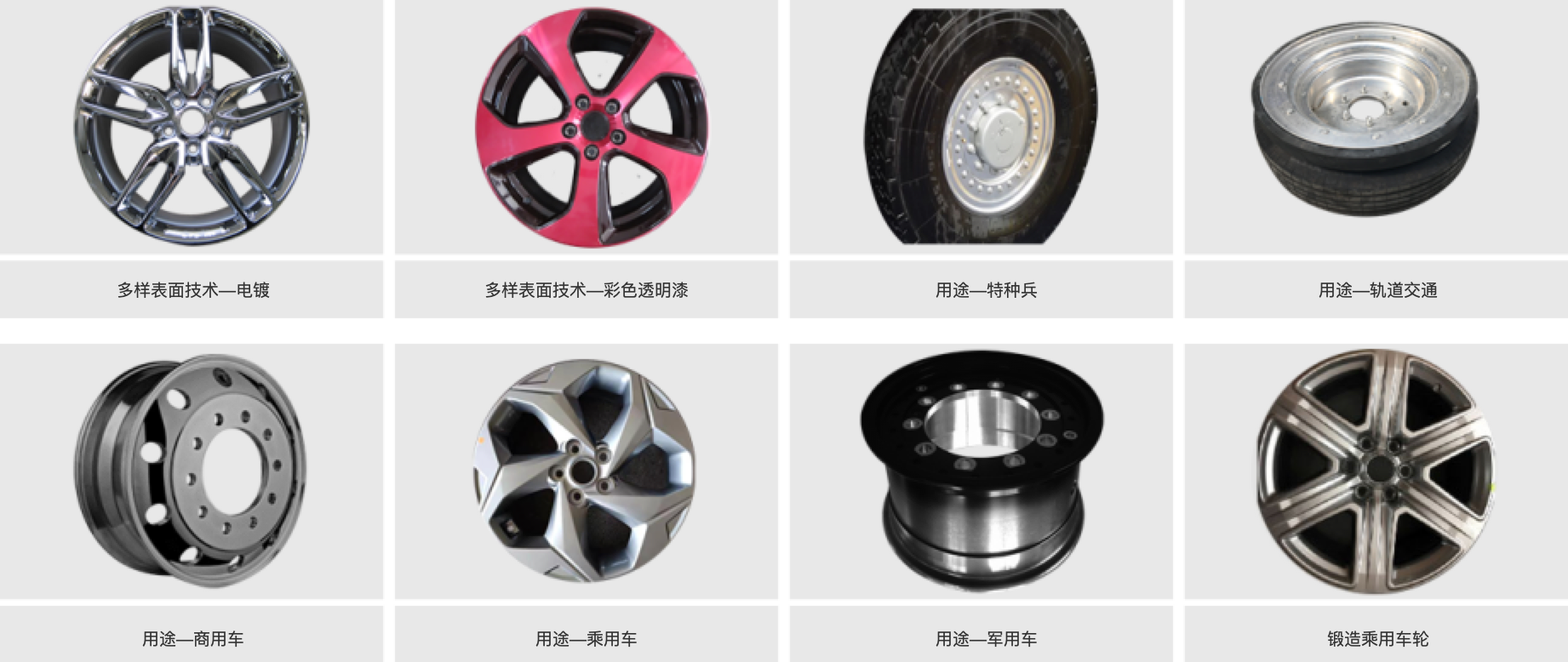

3、汽车及轨道交通：汽车轮毂、铝轮毂、制动鼓、制动盘、飞轮、高铁制动盘、转向架法兰、火车轮

4、能源装备（风电 / 水电 / 核电）：风电法兰、水轮机转轮体、核电封头、密封环

5、石油化工与防爆设备：杆接头、井口法兰、阀门阀体、防爆电机端盖、密封轴套

6、航空航天与轻量化设备：飞机起落架轮毂、发动机涡轮盘毛坯、机匣、碳纤维法兰 / 轴套

7、模具制造：塑模型芯 / 型腔、瓶模、轮胎模具花纹环、压铸模模仁

典型应用行业1

制动鼓	轮毂	轮毂	轮毂	轮圈

离合器压盘壳体	电梯曳引轮	皮带轮	飞轮	缝纫机零件

典型应用行业2

轴承座	轴承环	齿轮	阀体	蝶阀

蜗壳	涡轮壳	工程机械变速箱壳体（驱动桥主减壳）	工程机械回转减速机	工程机械驱动桥轮毂（轮边减速器法兰座）

典型应用行业3

风电行星架	风电行星架	风电行星架	法兰轴	内外齿套

风电链轮	摆线轮	风电枢轴	采埃孚行星轴	采埃孚太阳轴

典型应用行业4

钛合金零件	钛合金零件	钛合金零件	钛合金零件	钛合金零件

喷管（紫铜）	铸造铝合金零件	造纸业--磨片轮	造纸业--磨片轮	整体叶轮

典型应用行业5

风力发电齿轮	火车轮	轴承内环	轴承环	泵体

机座	齿圈	阀体	铝合金精密零件	不锈钢阀体
