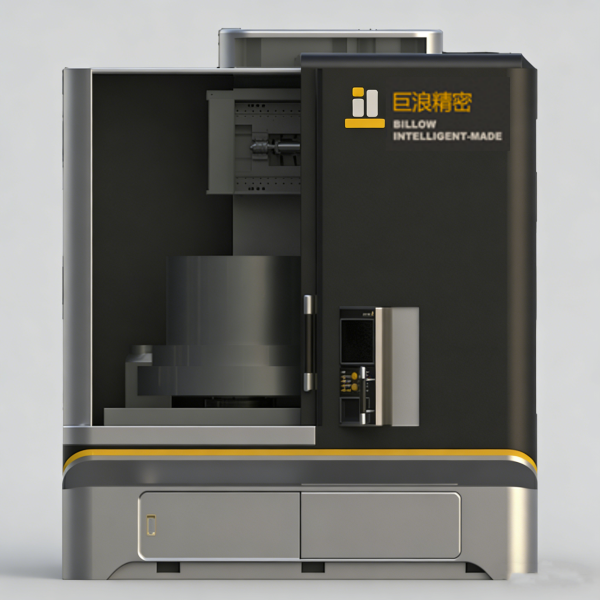

高速、高精立式车削中心 VL66M型 / VL76M型
避免重力造成椭圆加工，展现极近真圆度的精度。具有高精度，高刚性，高稳定性，重切削，高效率。
立式车床凭借工件自重夹持与高刚性结构，实现高精度稳定加工
VL66与VL76两大系列，满足不同加工需求
| 项目 | 单位 | VL66 | VL76 |
|---|---|---|---|
| 加工能力 | |||
| 三爪液压卡盘 | inch/mm | 18/Φ457 | 21/Φ533 |
| 最大旋转直径 | mm | Φ800 | Φ900 |
| 最大切削直径 | mm | Φ660 | Φ780 |
| 最大切削高度 | mm | 650/850 | 650/850 |
| 最大加工物重量 | kg | 600 | 600 |
| 移动行程 | |||
| X轴行程（左右） | mm | 350 | 450 |
| Z轴行程（上下） | mm | 450 | 600/800 |
| 主轴 | |||
| 主轴伺服电机功率 | kW | 22/26 | 22/26 |
| 主轴转速 | RPM | 1200 | 800 |
| 主轴扭力（皮带减速） | Nm | 862 | 1289 |
| 主轴最大扭力（减速箱） | Nm | 2124 | 2750 |
| 主轴鼻端 | A2-11 | A2-11 | |
| 主轴轴承直径 | mm | Φ160 | Φ160 |
| 进给速度 | |||
| X轴快速进给 | m/min | 18 | 18 |
| Z轴快速进给 | m/min | 16 | 16 |
| 刀塔 | |||
| 刀塔形式/刀具数量 | Pcs | A:8-12/H:4-6/M:12/AS | A:8-12/H:4-6/M:12/AS |
| 刀具尺寸 | mm | 32×32 Φ50 | 32×32 Φ50 |
| 控制系统 | |||
| 控制系统 | FANUC-0i-TF Plus | FANUC-0i-TF Plus | |
| 动力需求 | KVA | 40 | 40 |
| 机床尺寸（长×宽×高） | m | 2.0×3.6×3.2 | 2.0×3.6×3.2 |
| 机床重量 | kg | 9000 | 9500 |
VL66A · VL66H · VL76A · VL76H
VL66M · VL76M — 动力刀塔BMT

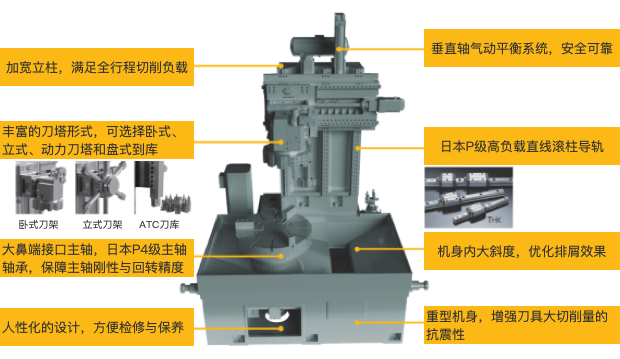

机床的主传动由宽域主轴伺服电动机驱动，具有高扭矩输出，重切削效果好。符合现代立式车床的各种切削性能。
多种刀塔类型可选，满足不同加工工艺需求
（伺服电机+丝杆精准控制上下刀的距离，实现上下面同时加工）

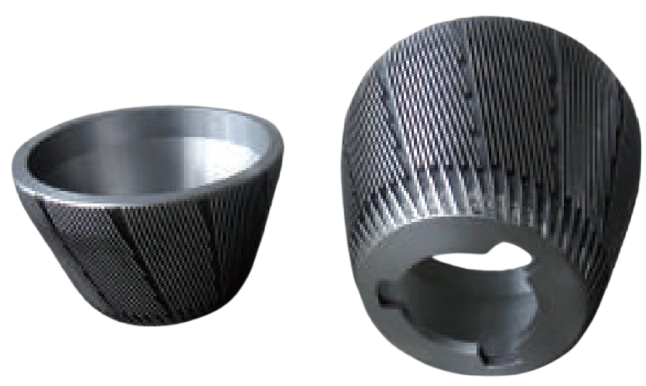

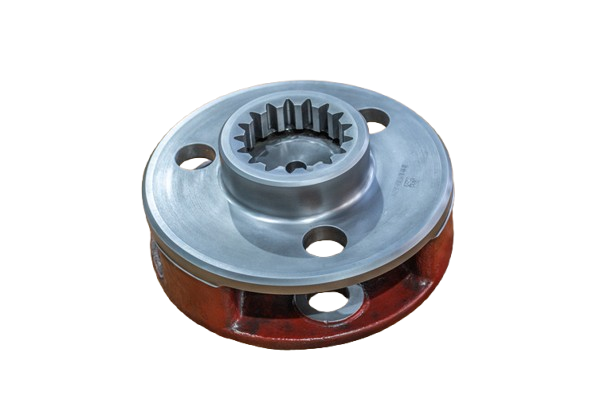

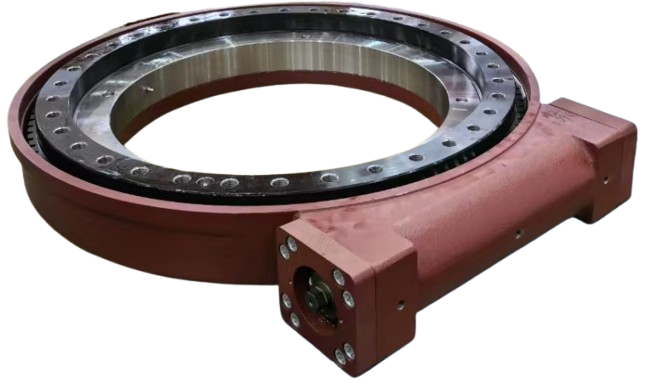

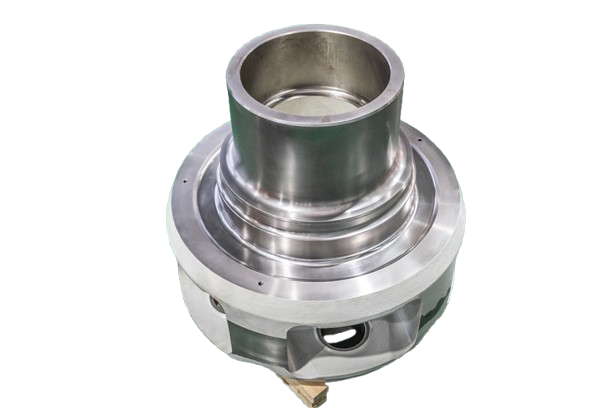

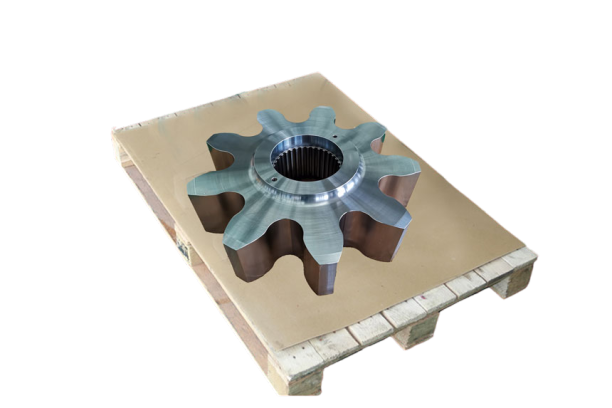

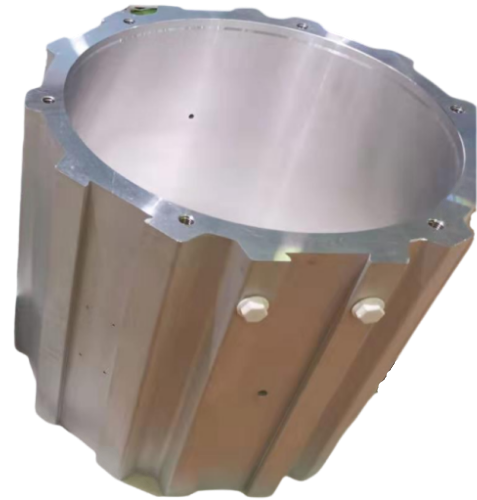

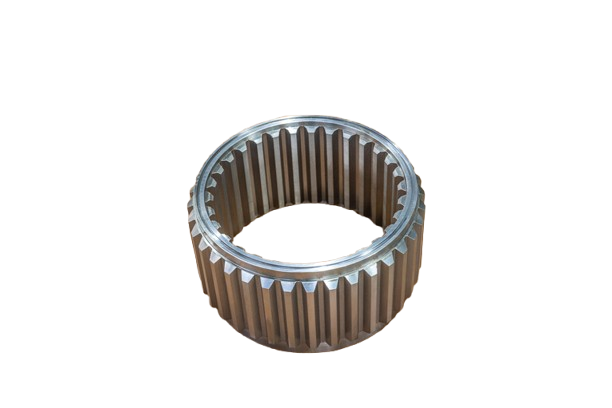

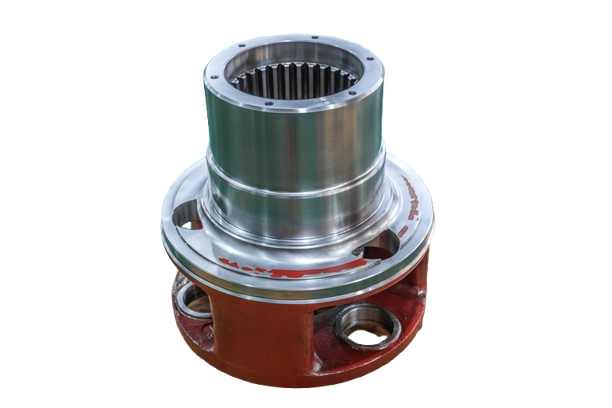

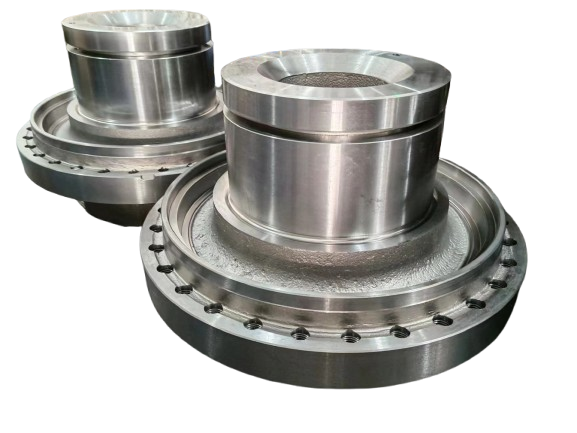

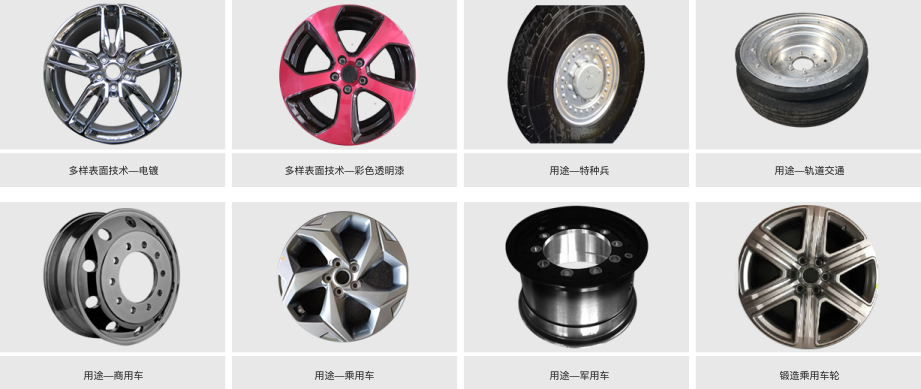

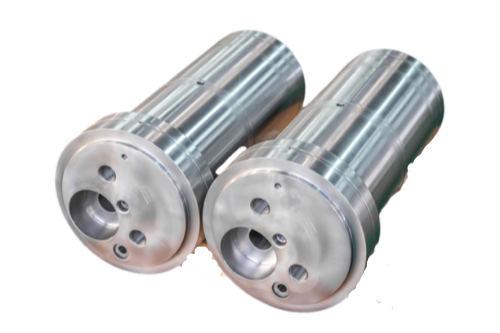

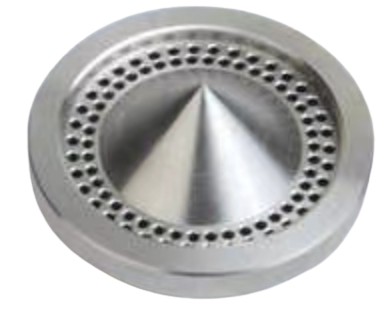

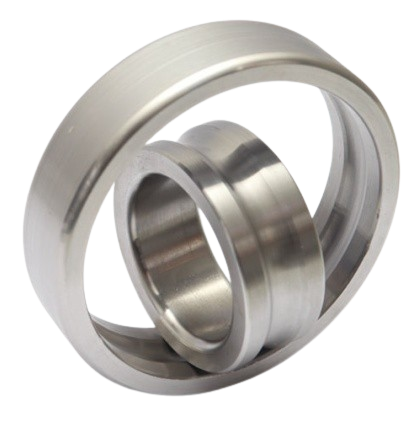

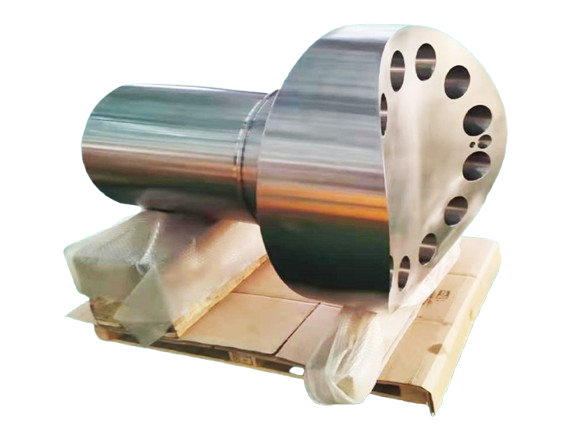

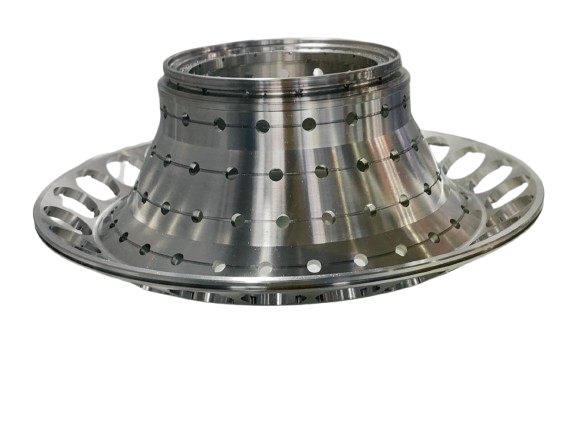

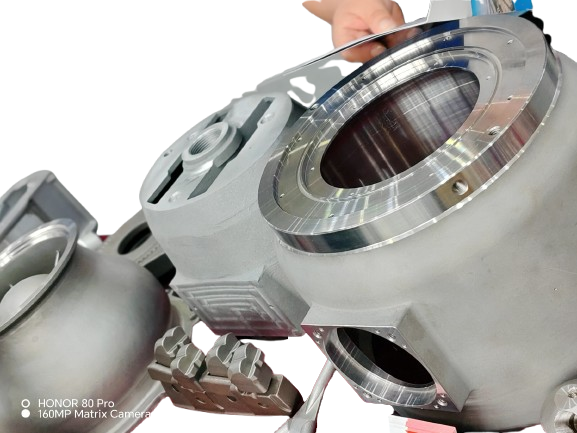

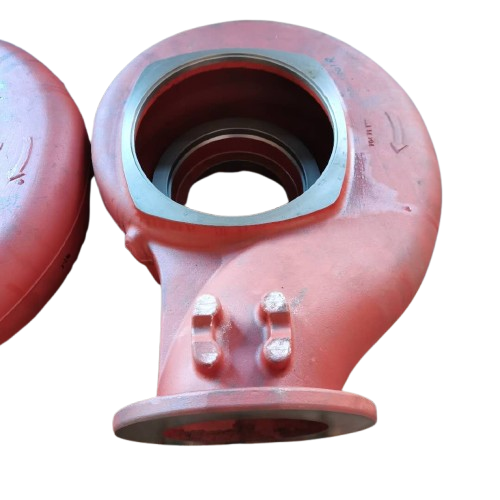

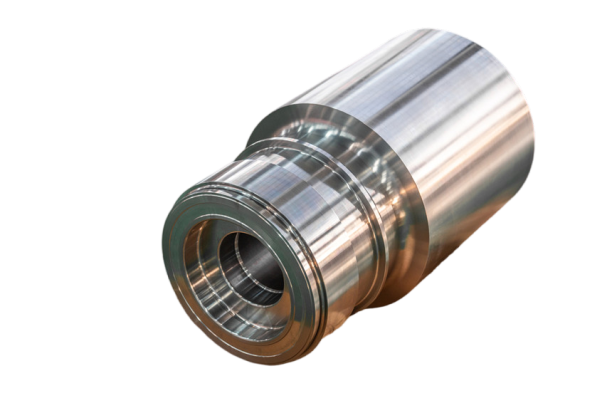

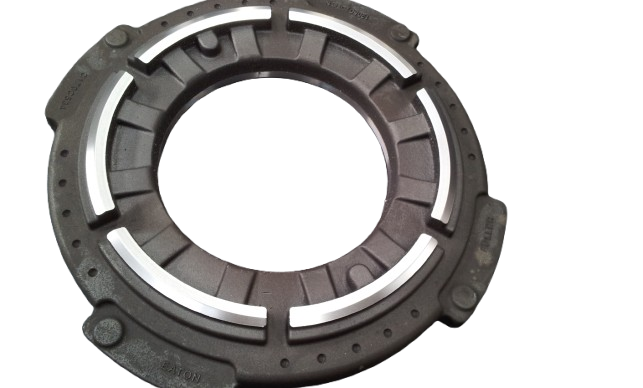

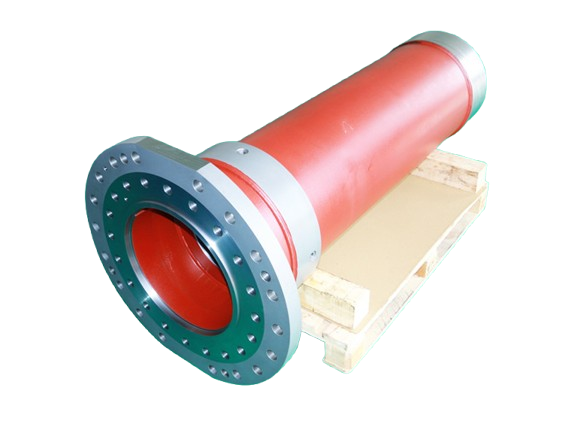

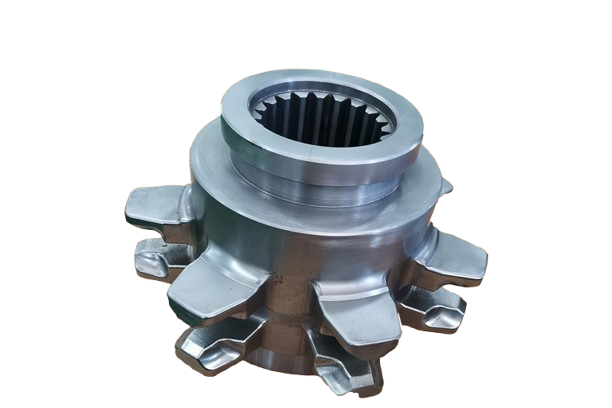

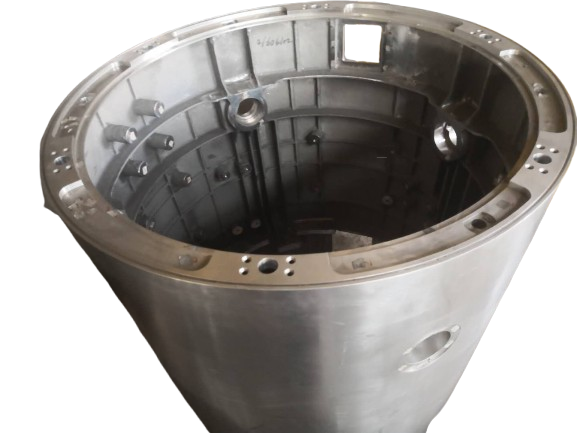

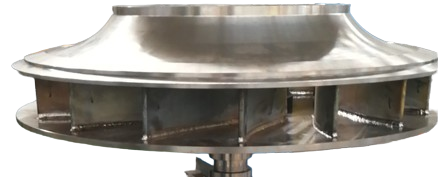

广泛应用于汽车、航空、能源、工程机械等多个行业
