A：卧式刀塔 |
H：立式刀塔 |
M：动力刀塔BMT |
AS：伺服插面刀 （伺服电机+丝杆精准控制上下刀的距离，实现上下面同时加工 |
 |
 |
 |
|
|
全防护钣金罩（封顶） |
主轴宽域伺服电机 机床的主传动由宽域主轴伺服电动机驱动， 具有高扭矩输出，重切削效果好。符合现代立式车床的各种切削性能 |
2档变速箱 特点 ● 无噪音和热传送至主轴 ● 无震动传送至主轴，确保切削品质 ● 变速箱与主轴采用分离润滑系统 ● 高效率传动---超过95% ● 换档由电磁阀控制，自动换档 |
| 分类 | 机械标准规格 | 单位 | VLE50 | VLE60 | VLE80 | VLE100 | |
| 加工能力 | 三爪液压卡盘 | inch/mm | 12/Ф 304 | 18/Ф 457 |
21/Ф 533 24/Ф 610 |
24/Ф 610 |
|
| 最大旋转直径 | mm | Ф550 | Ф 880 | Ф 900 | Ф 1100 | ||
| 最大切削直径 | mm | Ф 510 | Ф 650 | Ф 850 | Ф 1000 | ||
| 最大切削高度 | mm | 450 | 650 | 850 | 850/1000 | ||
| 最大加工物重量 | kg | 400 | 500 | 600 | 1000 | ||
| 移动 | X轴行程（左右） | mm | 300 | 350 | 450 | 550 | |
| Z轴行程（上下） | mm | 450 | 650 | 850 | 850 | ||
| 主轴 | 主轴伺服电机功率 | kw | 18.5/22 | 22/66 | 22/66 | 30/37 | |
| 主轴转速 | - | 1600 | 1200 | 800 | 800 | ||
| 主轴最大扭力（皮带减速） | Nm | 473 | 860 | 1289 | 1591 | ||
| 选配主轴减速箱 | 2档变速 | - | 自动二档 | 自动二档 | 自动二档 | 自动二档 | |
| 减速比 | - | 1：4 | 1：4 | 1：4 | 1：4 | ||
| 主轴最大扭力 | Nm | 1512 | 2124 | 2750 | 2750 | ||
| 主轴鼻端 | mm | A2-8 | A2-11 | A2-11 | A2-11 | ||
| 主轴轴承直径 | mm | Ф 130 | Ф 160 | Ф 160/Ф 200 | Ф 200/Ф 260 | ||
| 进给速度 | X轴快速进给 | m/min | 20 | 20 | 20 | 15 | |
| Z轴快速进给 | m/min | 18 | 18 | 18 | 15 | ||
| 刀塔 | 刀塔形式/刀具数量 | Pcs |
A：卧式/8-12 H：立式/4T,5T,6T AS：伺服插面刀 M：动力刀塔12T |
A：卧式/8-12 H：立式/4T,5T,6T AS：伺服插面刀 M：动力刀塔12T |
A：卧式/8-12 H：立式/4T,5T,6T
M：动力刀塔12T |
A：卧式 /8-12 H：立式/4T,5T,6T M：动力刀塔12T
ATC刀库10T |
|
| 刀具尺寸 | - | 25×25 Φ40 | 25×25 Φ40 | 32×23 Φ50 | 32×23 Φ50 | ||
| 控制系统 | 控制系统 | - |
广数 GSK988TA |
||||
| 主轴伺服电机 | Kw | 18.5/22 | 22/26 | 22/26 | 30/37 | ||
| X轴伺服电机 | Kw | 3.8 | 3.8 | 4.6 | 4.7 | ||
| Z轴伺服电机 | Kw | 4.6 | 4.6 | 6.3 | 6.0 | ||
| 其他 | 动力需求 | KVA | 30 | 35 | 40 | 40 | |
| 机床尺寸（长×宽×高） | m | 1.4×2.8×2.5 | 1.6×3.5×2.6 | 2.0×3.6×3.2 | 2.6×3.8×3.26 | ||
| 机床重量 | Kg | 5600 | 7600 | 10000 | 15000 | ||
| 防护+排屑器 | - | 机床外防护 + 链板排屑器 | |||||
| 机床精度 | mm | 定位精度：±0.005 重复定位精度：±0.003 |
|||||

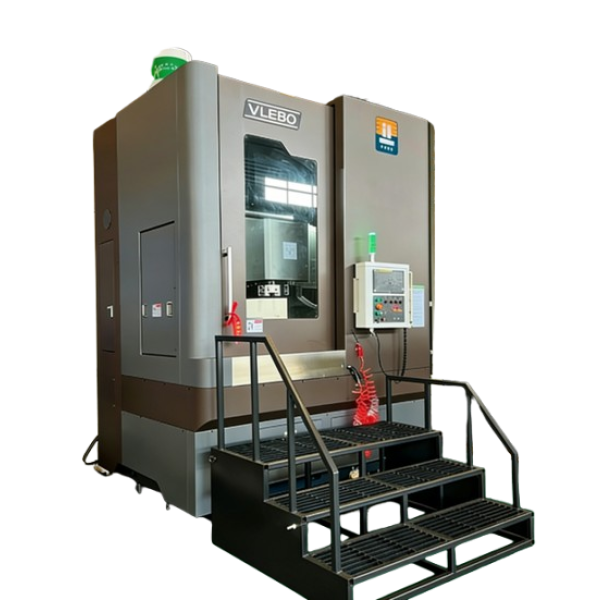

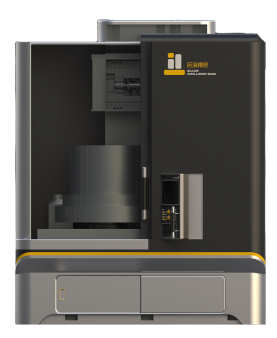

数控立式车床：
VLE50A---卧式刀塔12T
VLE60A---卧式刀塔12T
VLE80A---卧式刀塔12T
VTE100A--卧式刀塔12T
VLE50H---立式刀塔4T,5T,6T
VLE60H---立式刀塔4T,5T,6T
VLE80H---立式刀塔4T,5T,6T
VLE1000H-立式刀塔4T,5T,6T
VLE1000ATC 8T/10T
立式车削中心：
VLE50M--动力刀塔BMT-12T
VLE60M--动力刀塔BMT-12T
VLE80M--动力刀塔BMT-12T
VLE100M--动力刀塔BMT-12T
| 1 | FANUC 0i-TF Plus | 10 | 日本THK/台湾导轨丝杠 |
| 2 | IP5级操作箱 | 11 | 集中式自动润滑系统 |
| 3 | 主轴伺服电机 | 12 | 切削液冷却系统 |
| 4 | 三爪液压卡盘 | 13 | 铁屑输送机+接屑车 |
| 5 | 卧式12工位刀塔 | 14 | 全封闭防护钣金 |
| 6 | 液压系统 | 15 | 维修工具 |
| 7 | 电柜空调器 | 16 | 技术文件 |
| 8 | LED工作灯 | 17 | 工具箱 |
| 9 | LED三色警示灯 | - | - |
| 1 |
西门子SIEMENS828D/广数GSK988TA 控制系统 |
12 | 刀具检测系统 |
| 2 |
H: 4、5、6工位液压伺服立式刀塔 |
13 | 工件测量系统 |
| 3 |
AS：伺服擦面刀（双面加工） |
14 | X/Z轴光栅尺 |
| 4 |
M：动力刀塔BMT |
15 | 主轴伺服电机功率升级 |
| 5 |
主轴2段齿轮变速箱 |
16 | 中心尾座 |
| 6 |
自动门 |
17 | Z轴行程加长 |
| 7 |
油水分离器 |
18 | 立柱加高 |
| 8 |
油雾收集器 |
19 | 研磨功能 |
| 9 | 全防护钣金罩（封顶） | 20 | 切削液冷却系统 |
| 10 | 加工监视 / 防雾旋转视窗 | 21 | 纸带过滤机（主轴中心出水或研磨功能用） |
| 11 | X/Z轴滑动方导轨 | 22 | ATC刀库10T |
1、通用机械行业： 法兰盘、齿轮坯、皮带轮、联轴器、电机端盖、轴承座
2、工程机械与矿山机械 ：挖掘机轮毂、履带轮、液压油缸缸底、破碎机转子体、耐磨衬套
3、汽车及轨道交通： 汽车轮毂、铝轮毂、制动鼓、制动盘、飞轮、高铁制动盘、转向架法兰、火车轮
4、能源装备（风电 / 水电 / 核电）： 风电法兰、水轮机转轮体、核电封头、密封环
5、石油化工与防爆设备：杆接头、井口法兰、阀门阀体、防爆电机端盖、密封轴套
6、航空航天与轻量化设备： 飞机起落架轮毂、发动机涡轮盘毛坯、机匣、碳纤维法兰 / 轴套
7、模具制造：塑模型芯 / 型腔、瓶模、轮胎模具花纹环、压铸模模仁
典型应用行业1
| 制动鼓 | 轮毂 | 轮毂 | 轮毂 | 轮圈 |
 |
 |
 |
 |
 |
| 离合器压盘壳体 | 电梯曳引轮 | 皮带轮 | 飞轮 | 缝纫机零件 |
 |
|
 |
 |
 |
|
轴承座 |
轴承环 |
齿轮 |
阀体 |
蝶阀 |
 |
 |
 |
 |
 |
|
蜗壳 |
涡轮壳 |
工程机械 变速箱壳体（驱动桥主减壳） |
工程机械 回转减速机 |
工程机械 驱动桥轮毂 （轮边减速器法兰座） |
 |
|
 |
 |
 |
典型应用行业3
| 风电行星架 | 风电行星架 | 风电行星架 | 法兰轴 | 内外齿套 |
 |
 |
 |
 |
 |
| 风电链轮 | 摆线轮 | 风电枢轴 | 采埃孚行星轴 | 采埃孚太阳轴 |
 |
|
 |
 |
 |
典型应用行业4
| 钛合金零件 | 钛合金零件 | 钛合金零件 | 钛合金零件 | 钛合金零件 |
 |
 |
 |
 |
 |
| 铝合金精密零件 | 铸造铝合金零件 | 电机壳体 | 造纸业--磨片轮 | 整体叶轮 |
 |
|
 |
 |
 |
