立式5轴车削中心机床5axis-VTM
立式5轴车铣复合5axis-VT+M机床
|
| 分类 | 机械标准规格 | 单位 | VTM80 | VTM120 | VT+M80 | VT+M120 | VTM80 | VTM120 | |
| 加工能力 | 三爪液压卡盘 | inch/mm | 21 | 24 | 21 | 24 | 21 | 24 | |
| 最大旋转直径 | mm | Ф950 | Ф 1300 | Ф950 | Ф 1300 | Ф950 | Ф 1300 | ||
| 最大切削直径 | mm | Ф 850 | Ф 1200 | Ф 850 | Ф 1200 | Ф 850 | Ф 1200 | ||
| 最大切削高度 | mm | 700 | 850 | 700 | 850 | 700 | 850 | ||
| 工件主轴 | X轴行程（左右） | mm | 450 | 550 | 450 | 550 | 450 | 550 | |
|
主轴伺服电机功率 |
kw | 28/42 | 39/48 | 28/42 | 39/48 | 28/42 | 39/48 | ||
| 主轴转速 | rpm | 1500 | 1000 | 1500 | 1000 | 1500 | 1000 | ||
| 主轴鼻端 | - | A2-11 | A2-15 | A2-11 | A2-15 | A2-11 | A2-15 | ||
| 主轴轴承直径 | mm | Ф 200 | Ф 260 | Ф 200 | Ф 260 | Ф 200 | Ф 260 | ||
| c轴分度 | mm |
0.001° |
0.001° |
0.001° | 0.001° | 0.001° | 0.001° | ||
| 刀具主轴 |
刀具主轴接口形式 |
- | HSK T100 | HSK T100 | HSK T100 | HSK T100 | HSK T100 | HSK T100 | |
|
刀具主轴驱动形式 |
- | 内藏式电机 | 内藏式电机 | 内藏式电机 | 内藏式电机 | 内藏式电机 | 内藏式电机 | ||
|
刀具主轴最高转速 |
r/min | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | ||
|
刀具主轴额定功率 |
kw | 33 | 42 | 33 | 42 | 33 | 42 | ||
|
刀具主轴最大扭矩 |
Nm | 284 | 330 | 284 | 330 | 284 | 330 | ||

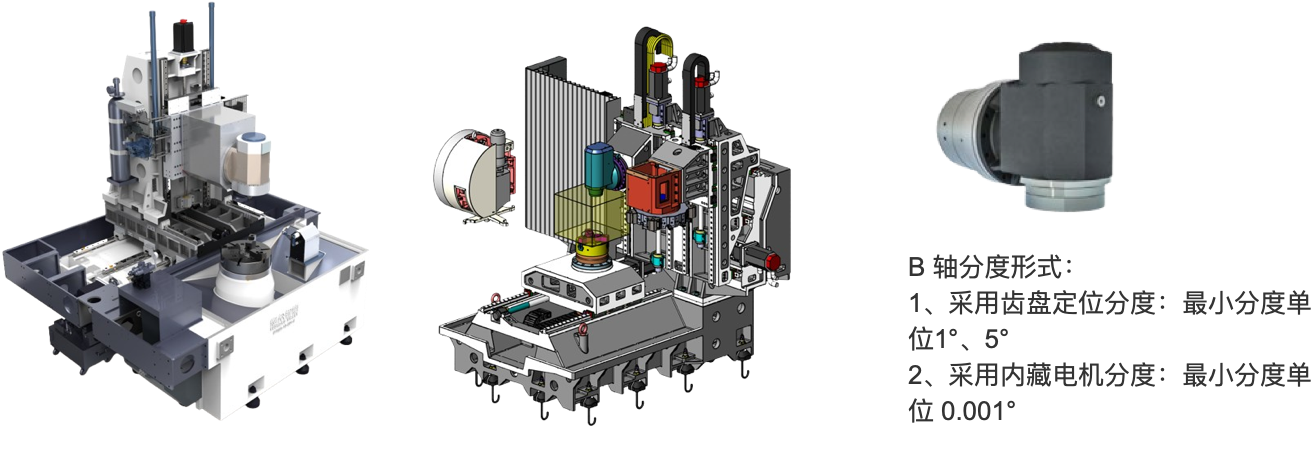

| B轴 |
B轴分度角度范围 |
deg |
+120°-120° |
+120°-120° |
+120°-120° |
+120°-120° |
+120°-120° |
+120°-120° |
|
|
B轴最小旋转角度 |
deg |
1°/0.001° |
1°/0.001° |
1°/0.001° | 1°/0.001° | 1°/0.001° | 1°/0.001° | ||
| 行程 |
X轴行程（左右） |
mm |
-200+800 |
-300+1000 |
-200+800 |
-300+1000 |
-200+800 |
-300+1000 |
|
|
Y轴行程（前后） |
mm |
-250+250 |
-350+350 |
-250+250 |
-350+350 |
-250+250 |
-350+350 |
||
|
Z轴行程（上下） |
mm |
-220+880 |
-220+1050 |
-220+880 |
-220+1050 |
-220+880 |
-220+1050 |
||
|
XYZ轴快速进给 |
m/min |
24 |
24 |
24 |
24 |
24 |
24 |
||
| 刀库 |
刀塔数量 |
Pcs |
24/30 |
24/30 |
24/30 |
24/30 |
24/30 |
24/30 |
|
|
刀具接口 |
- |
capto c8/HSK 100 |
capto c8/HSK 100 |
capto c8/HSK 100 |
capto c8/HSK 100 |
capto c8/HSK 100 |
capto c8/HSK 100 |
||
| 控制系统 | 控制系统 | - |
Siemens 828D |
Siemens 828D | Siemens 828D | ||||
| 其他 | 动力需求 | KVA | 50 | 50 | 50 | 50 | 50 | 50 | |
| 机床尺寸（长×宽×高） | m | 4.5×5.5×4.6 | 4.6×6.0×4.8 | 4.5×5.5×4.6 | 4.6×6.0×4.8 | 4.5×5.5×4.6 | 4.6×6.0×4.8 | ||
| 机床重量 | Kg | 21000 | 26000 | 16000 | 21000 | 21000 | 26000 | ||
| 防护+排屑器 | - | 机床外防护 + 链板排屑器 | 机床外防护 + 链板排屑器 | 机床外防护 + 链板排屑器 | |||||
| 1 |
SINUMERIK828D |
14 |
全封闭外防护钣金 |
| 2 | 外挂式手轮 | 15 |
LED机内照明灯 |
| 3 | 精密工件主轴单元A2-11---1500rpm | 16 |
三色警示灯 |
| 4 | 刀具主轴--6000rpm | 17 |
安全门锁 |
| 5 |
24/30把刀库 |
18 |
刀具主轴油气润滑 |
| 6 | HSKT100刀具接口 | 19 |
机床内部冲水 |
| 7 | 液压控制系统 | 20 |
内部不锈钢二次防护 |
| 8 | 多功能操作面板 | 21 |
控制卡盘松夹脚踏开关 |
| 9 | 导轨丝杠自动润滑系统 | 22 |
工具箱 |
| 10 |
电箱空调 |
23 |
技术文件 |
| 11 |
工件冷却系统(0.6MBA) |
24 |
B轴齿盘定位 ，分度单位1° |
| 12 |
油水分离机 |
25 |
坐标自动转换 |
| 13 |
链板式排屑器+集屑车 |
- | - |
| 1 |
液压卡盘10-21寸 |
11 |
刮板式排屑机 |
| 2 | 液压卡盘夹头硬爪、软爪 | 12 |
刀具检测 |
| 3 | 液压夹头高低压切换装置 | 13 |
工件测量 |
| 4 | 主轴马达功率加大 | 14 |
气密检测 |
| 5 |
油压分配器 |
15 |
B轴力矩电机定位 ，分度0.001° |
| 6 |
XV/Z轴光学尺 |
16 |
角度头 |
| 7 |
油雾收 |
17 |
刮齿功能 |
| 8 |
主轴二级传动 |
18 |
Capto C8刀具接口 |
| 9 |
主轴中心出水70KG |
19 |
非标夹具定 |
| 10 |
40、60把链式刀库 |
- | - |
1、通用机械行业：法兰盘、齿轮坯、皮带轮、联轴器、电机端盖、轴承座
2、工程机械与矿山机械：挖掘机轮毂、履带轮、液压油缸缸底、破碎机转子体、耐磨衬套
3、汽车及轨道交通：汽车轮毂、铝轮毂、制动鼓、制动盘、飞轮、高铁制动盘、转向架法兰、火车轮
4、能源装备（风电/水电/核电）：风电法兰、水轮机转轮体、核电封头、密封环
5、石油化工与防爆设备：杆接头、井口法兰、阀门阀体、防爆电机端盖、密封轴套
6、航空航天与轻量化设备：飞机起落架轮毂、发动机涡轮盘毛坯、机匣、碳纤维法兰/轴套
|
钛合金零件 |
钛合金环形薄壁零件 |
新能源电机壳体 |
钛合金零件 |
法兰 |
 |
 |
 |
 |
 |
|
轮毂 |
制动鼓 | 泵体 | 不锈钢阀体 | 风电行星架 |
 |
 |
 |
 |
 |
