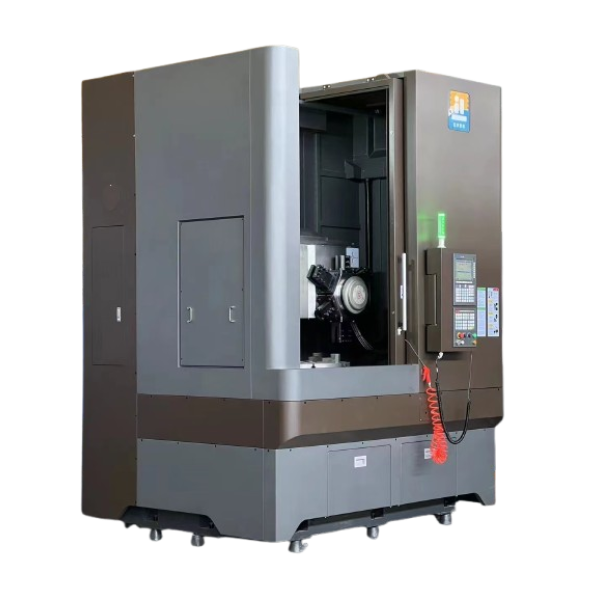

铝轮毂数控立式车床 VT24F、 VT26F、 VT28F VT32F
|
铝轮毂双刀塔数控立式车床 VTT24F、 VTT26F、 VTT28F VTT32F
|
一、加工设备
铝轮圈生产设备（12″～32″）
1、双刀塔数控立车
2、数控立车
二、加工产品

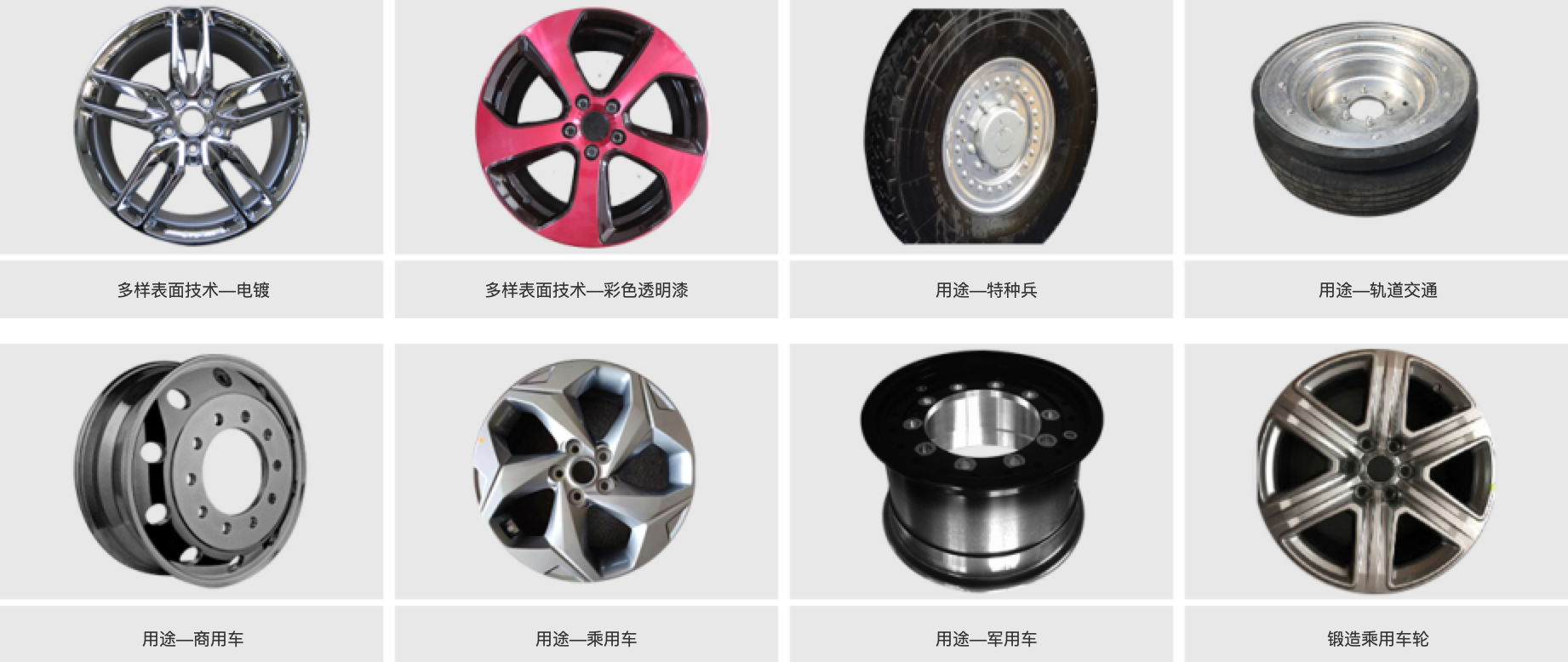

典型加工零件图示-铝轮圈
三、夹具（车床）
轻型化设计，以减轻机台负荷，增长机台寿命。
高速回转，高稳定性是本夹具的特点。
多样的定位方式，可依加工件的特性，选择最适当的定位方式。
铝轮毂专用手指形夹具
三、夹治具（加工中心--四五轴翻转）
特性：
强力锁紧装置，适合重切削加工。
超精密分割机构，无累积误差，适合高精度加工。
采用三片齿式联结器，分割时盘面无升降动作。
四、刀具路径
依据产品规划刀具及路径，选择最适合客户产品之刀具与路径
五、产能估值
准确加工时间--要根据图纸计算出实际加工时间
| 轮圈 | 加工节拍 | 日产量（20小时） | 年产量（工作300天） |
| 14~15“ | 125秒 |
570×90%=518件 |
155400件 |
|
17~18“ |
150秒 |
480×90%=432件 |
129600件 |
|
20” |
180秒 |
400×90%=360件 |
108000件 |
|
21~22” |
為220秒 |
320×90%=288件 |
86400件 |
|
22~22” |
為245秒 |
293×90%=264件 |
79200件 |
|
OP1加工後外型 |
OP2加工後外型 |
OP3加工後外型 |
 |
 |
 |
| 分类 | 机械标准规格 | 单位 | VT24F | VT26F | VT28F | VT32F | VTT24F | VTT26F | VTT28F | VTT32F | |
| 加工能力 |
加工铝轮毂范围 |
inch |
12-24″ |
17-26″ | 17-28″ | 20-32″ | 12-24″ | 17-26″ | 17-28″ | 20-32″ | |
|
铝轮毂专用夹具 |
- |
液压手指型夹爪 |
液压手指型夹爪 | 液压手指型夹爪 | 液压手指型夹爪 | 液压手指型夹爪 | 液压手指型夹爪 | 液压手指型夹爪 | 液压手指型夹爪 | ||
|
最大旋转直径 |
mm | Ф 800 | Ф 850 | Ф 950 | Ф 1100 | Ф 800 | Ф 850 | Ф 950 | Ф 1100 | ||
|
最大切削直径 |
mm | Ф 700 | Ф 760 | Ф 800 | Ф 900 | Ф 700 | Ф 760 | Ф 800 | Ф 900 | ||
|
最大切削高度 |
mm | 400 | 500 | 600 | 600 | 400 | 500 | 600 | 600 | ||
|
最大加工物重量 |
kg | 500 | 500 | 600 | 800 | 500 | 600 | 800 | 800 | ||
| 移动 |
X轴行程（左右） |
mm | 450 | 450 | 450 | 550 | 450 | 450 | 450 | 500 | |
|
Z轴行程（上下） |
mm | 550 | 850 | 850 | 850 | 550 | 850 | 850 | 850 | ||
| 主轴 |
主轴伺服电机功率 |
kw | 37/45 | 45/55 | 37/45 | 45/55 | 37/45 | 45/55 | 37/45 | 45/55 | |
| 主轴转速 | rpm | 2000 | 1600 | 1500 | 1500 | 2000 | 1600 | 1500 | 1500 | ||
| 主轴额定/最大扭力 | Nm | 590/680 | 860/1050 | 860/1050 | 860/1050 | 590/680 | 860/1050 | 860/1050 | 860/1050 | ||
| 主轴鼻端 | - | A2-11 | A2-11 | A2-11 | A2-11 | A2-11 | A2-11 | A2-11 | A2-11 | ||
| 主轴轴承直径 | mm | Ф 160 | Ф 160 | Ф 180 | Ф 180 | Ф 160 | Ф 160 | Ф 180 | Ф 180 | ||
| 进给速度 | X轴快速进给 | m/min | 20 | 20 | 18 | 18 | 20 | 20 | 18 | 18 | |
| Z轴快速进给 | m/min | 18 | 18 | 15 | 15 | 18 | 18 | 15 | 15 | ||
| 刀塔 | 刀塔形式/刀具数量 | Pcs |
A：卧式12 T H：立式 6T |
A：卧式12 T H：立式 6T |
A：卧式12 T H：立式 6T |
A：卧式12 T H：立式 6T |
A：卧式12 T H：立式 6T |
A：卧式12 T H：立式 6T |
A：卧式12 T H：立式 6T |
A：卧式12 T H：立式 6T |
|
| 刀具尺寸 | - |
32×32 Φ50 |
32×32 Φ50 | 32×32 Φ50 | 32×32 Φ50 | 32×32 Φ50 | 32×32 Φ50 | 32×32 Φ50 | 32×32 Φ50 | ||
| 控制系统马达 | 控制系统 | - |
FANUC-oi-TF Plus |
FANUC-oi-TF Plus |
FANUC-oi-TF Plus | FANUC-oi-TF Plus | |||||
| 主轴伺服电机 | Kw | 37/45 | 45/55 | 37/45 | 45/55 | 37/45 | 45/55 | 37/45 | 45/55 | ||
| X轴伺服电机 | Kw | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | ||
| Z轴伺服电机 | Kw | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | ||
| 其他 | 动力需求 | KVA | 60 | 70 | 70 | 70 | 60 | 70 | 70 | 70 | |
| 机床尺寸（长×宽×高） | m | 2.0×3.6×2.8 | 2.2×3.8×3.6 | 2.4×4.2×3.8 | 2.6×4.2×3.8 | 3.8×3.6×2.8 | 4.2×3.8×3.6 | 4.4×4.2×3.8 | 4.8×4.2×3.8 | ||
| 机床重量 | Kg | 9500 | 10500 | 14000 | 15000 | 15000 | 18500 | 22000 | 26000 | ||
| 防护+排屑器 | - | 机床外防护 + 链板排屑器 | 3800×3930×3205机床外防护+链板排屑器 | ||||||||
| 机床精度 | mm |
定位精度：±0.005 重复定位精度±0.003 |
|||||||||
| 1 |
FANUC-oi-TF Plus |
10 |
日本THK/台湾导轨丝杠 |
| 2 |
IP5级操作箱 |
11 |
集中式自动润滑系统 |
| 3 |
主轴伺服电机 |
12 |
切削液工件冷却系统 |
| 4 |
三爪专用夹具 |
13 |
铁削输送机+接削车 |
| 5 |
A: 卧式12工位刀塔 |
14 |
外防护钣金铁 |
| 6 |
液压系统 |
15 |
维修工具 |
| 7 |
电柜空调器 |
16 |
技术文件 |
| 8 |
LED工作灯 |
17 |
工具箱 |
| 9 |
LED三色警示灯 |
- | - |
立式6工液压伺服刀塔
| 1 |
西门子SIEMENS828D/广数GSK988TA 控制系统 |
10 |
X/Z轴--滑动方导轨 |
| 2 |
H: 4、5、6工位液压伺服立式刀塔 |
11 |
刀具检测系统 |
| 3 |
M：动力刀塔BMT |
12 |
工件测量系统 |
| 4 |
主轴2段齿轮变速箱 |
13 |
X、Z轴光栅尺 |
| 5 |
自动门 |
14 |
主轴伺服电机功率升级 |
| 6 |
油水分离器 |
15 |
中心尾座 |
| 7 |
油雾收集器 |
16 |
Z轴行程加长 |
| 8 |
全防护钣金罩（封顶） |
17 |
立柱加高 |
| 9 |
加工监视---防雾旋转视窗 |
- | - |
适配通用机械、汽车零部件、航空航天与轻量化设备、模具制造等领域的中小批量精密加工。加工回转体类零件--适合轴类、盘类、套类的车削加工。
1、轮毂类零件
铝轮毂、叉车轮毂、农机轮毂的毛坯粗车与精车，可加工轮毂的外圆、端面、螺栓孔端面等回转面。
2、盘类零件（中型）
中型法兰盘、阀体、齿轮坯、皮带轮、联轴器、轴承座、电机端盖、液压泵端盖、泵体等
|
