序号 |
ETL1600立车 | 优点 | 其他工厂 |
| 1 | FANUC-0i-TF Plus 控制系统 | - | 国产系统 |

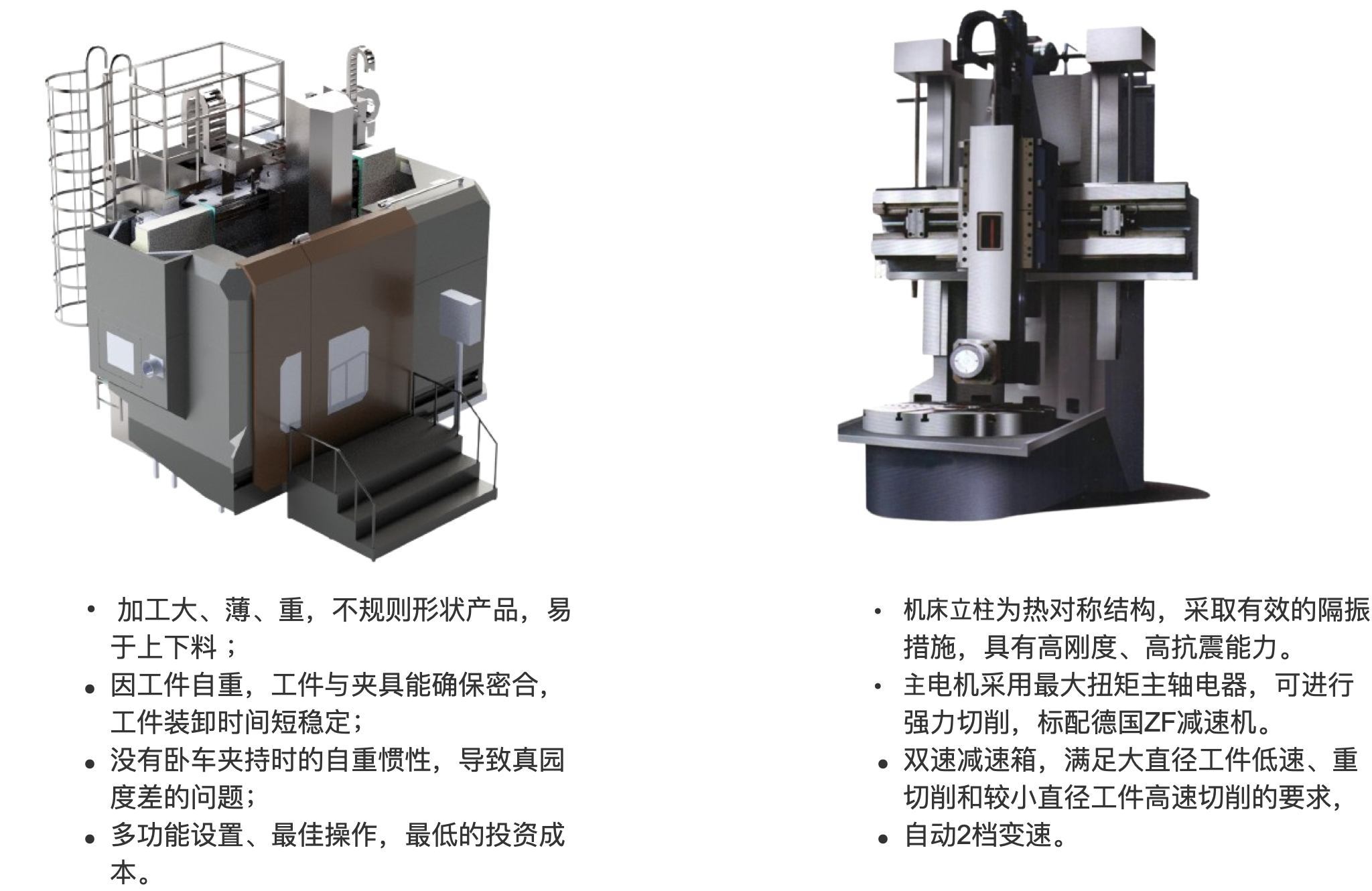

| 2 | 立柱为热对称结构，通过计算机有限元计算，采取有效的隔振措施，具有高刚度、高抗震能力。 | 刚性好 | - |
| 3 | 横梁采用双丝杠提升。 | 精度高 | - |
| 4 | 机床的主传动由30/37KW主轴伺服电动机驱动，经二段式变速箱（自动2档） | 噪音低、可靠性高、省电 | 主电机是异步电机---耗电大、扭力小 |
| 5 | X、Z轴 采用台湾/日本THK，C3级精密滚珠丝杠配以日本NSK精密斜角滚珠轴承预紧安装，长型双螺母预紧，丝杠预拉伸。 | 保证了卓越的定位精度。 | 用国产丝杠、国产轴承、没有预拉伸 |
| 6 | 工作台导轨采用高精度 滚动轴承，径向采用日本NSK/德国FAG高精度双列短圆柱滚子轴承。轴向采用高精度推力球轴承做滚动导轨，轴向加有预载荷，因而提高了工作台的旋转精度和承载能力。 | 提高了工作台的旋转精度、转300rpm、承载能力8T. | 动压导轨---转速低、精度差、承载能力小；转速160rpm承载能力5T |
| 7 | 选配：4/5/6工位---伺服液压刀塔（液压锁紧力9100Kgf；电动刀架锁紧力2000Kgf) | 刚性好、转位快 | 电动刀架---刚性差，锁紧力2000Kgf |
| 8 | X轴快速移动6m/min | 移动速度快 | 2m/min |
| 9 | 导轨、丝杠大流量循环润滑泵（横梁上下，大流量循环润滑） | 横梁润滑充分 | 横梁无润滑 |
| 10 | 机床外防护，采用双开门结构 4200×4500mm | 机床占地面积小 | 长宽：7000×5000 |
| 11 | 整机重量23000kg | - | 整机重量约13000kg |

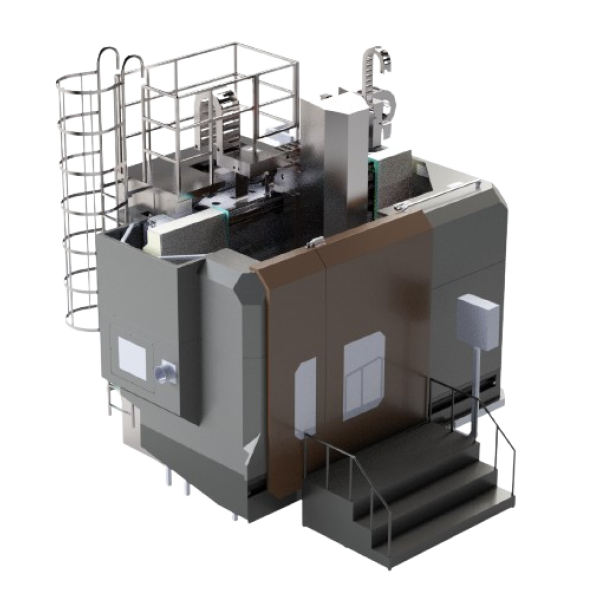

| 分类 | 机械标准规格 | 单位 | ETL125 | ETL160 | ETL200ATC | ETL250ATC | |
| 加工能力 | 盘面直径 | mm | 1000 | 1400 | 1800 | 2200 | |
| 卡盘 | - | 强力单动4爪 | 强力单动4爪 | 强力单动4爪 | 强力单动4爪 | ||
| 最大切削直径 | mm | 1250 | 1600 | 2000 | 2500 | ||
| 最大切削高度 | mm | 1000 | 1200 | 1200/1400 | 1200/1400 | ||
| 最大加工物重量 | kg | 3500 | 5000 | 10000 | 10000 | ||
| 移动量 | X轴行程（左右） | mm | -50~+750 | -50~+915 | -50~+1200 | -50~+1450 | |
| Z轴行程（上下） | mm | 700 | 1000 | 1000 | 1000 | ||
| 横梁上下行程 | mm | 650 | 800 | 800 | 800 | ||
| X、Z轴快速给进 | m/min | 3 | 3 | 3 | 3 | ||
| 车主轴 | 主轴功率 | kw | 30/37 | 30/37 | 37/45 | 45/55 | |
| 主轴转速 | rpm | 2~250 | 2~200 | 2~160 | 2~100 | ||
| 主轴最大扭力 | Nm | 25000 | 30000 | 35000 | 40000 | ||
| 主轴转台轴承（选配） | mm | Ф 620 | Ф 685 | Ф 780 | Ф 970 | ||
| 滑枕刀架 | 方滑枕尺寸 | - | 220x220 | 220x220 | 240x240 | 250x250 | |
| 架最大切削力 | KN | 18 | 18 | 18 | 15 | ||
| 方刀杆 | mm | 40×40 | 40×40 | 40×40 | 40×40 | ||
| 镗刀杆 | mm | Ф50 | Ф50 | Ф50 | Ф50 | ||
| 箱容量 | 切削水箱 | L | 600 | 600 | 600 | 600 | |
| 润滑邮箱 | L | 4.6 | 4.6 | 4.6 | 4.6 | ||
| 其他 | 电力规格 | - | 380V±10% | 380V±10% | 380V±10% | 380V±10% | |
| 动力需求 | KVA | 50 | 60 | 70 | 80 | ||
| 机床尺寸（长宽） | m | 3.2×3.0 | 3.6×3.5 | 4.4×4.1 | 5.2×4.8 | ||
| 机床重量 | Kg | 16000 | 22000 | 25000 | 28000 | ||
| 防护+排屑器 | - | 外防护 + 链板排屑 | |||||
| 机床精度 | mm | 定位精度：±0.01 重复精度：±0.007 |
|||||
| 1 | FANUC 0i-TF Plus | 8 | 外防护钣金 |
| 2 | 4爪独立手动卡爪4组 | 9 | 铁削输送机+接削车 |
| 3 | 主轴2段齿轮变速箱 | 10 | 集中式自动润滑系统 |
| 4 | 方滑枕 | 11 | 工作灯 |
| 5 | X、Z轴淬火滑动导轨 | 12 | 三色警示灯 |
| 6 | 切削液系统 | 13 | 技术文件 |
| 7 | 电气箱空调机 | 14 | 工具箱 |
| 1 | SIEMENS 828D 控制系统 | 11 | 立柱垫高 |
| 2 | 广数GSK988TA控制系统 | 12 | 油雾收集器 |
| 3 | 工作台导轨---高精度滚动轴承 | 13 | 主轴伺服电机功率升级 |
| 4 | 方滑枕 | 14 | Z轴行程加长 |
| 5 | 4、5、6工位液压伺服刀架 | 15 | 研磨功能 |
| 6 | ATC刀库：10T、12T、16T | 16 | 切削液冷却系统 |
| 7 | 液压系统高、低压控制 | 17 | 纸带过滤机（主轴中心出水或研磨功能用） |
| 8 | 刀架高压断削系统 | 18 | 刀具检测系统 |
| 9 | 主轴伺服电机功率升级 | 19 | 工件测量系统 |
| 10 | Z轴行程加长 | - | - |
加工零件
| 钛合金零件 | 钛合金零件 | 钛合金零件 | 机匣 | 风力发电零件 |
 |
 |
 |
 |
 |
| 风力发电零件 | 电机壳体 | 电机壳体 | 造纸业-磨片轮 | 造纸业-磨片轮 |
 |
 |
 |
 |
 |
| 火车轮 | 缝纫机零件 | 电梯曳引轴 | 电梯曳引轴 | 轴承环 |
 |
 |
 |
 |
 |
| 轴承内环 | 轴承环 | 泵体 | 电机壳体 | 电机壳体 |
 |
 |
 |
 |
 |
| 机座 | 水泵电机壳 | 齿圈 | 齿轮 | 轮圈 |
 |
 |
 |
 |
 |
| 轮 | 鼓风叶轮 | |||
 |
 |
