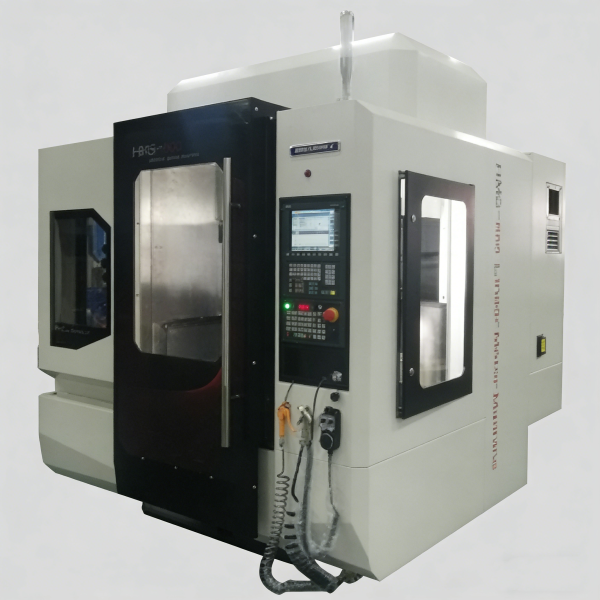

坐标磨床/RV减速机复合立式磨床

磁悬浮立式坐标磨床

高吸振性：固定件底座和门桥均采用矿物铸件一体铸造。

高切削能力：永磁同步电主轴超高转速磨削。

高精度：直线电机驱动，无背隙传动、零磨损、保证加工精度。

五轴联动：搭配摇篮式五轴，实现复杂零部件加工需求。

行星架复合磨铣床

设备用途：用于RV减速器行星架的磨削铣削加工针齿壳复合磨床。

设备用途：用于RV减速器针齿壳的磨削加工。可一次装夹完成针齿壳的内、外圆、端面和内齿的磨削加工。

技术参数

分类	项目	单位	VGU300	VGU400	VG500
加工范围	内径研磨尺寸	mm	Φ30～200mm	Φ30～300mm	Φ30～400mm
	外径研磨尺寸	mm	Φ0～300mm	Φ0～400mm	Φ0～500mm
	工件最大旋径	mm	Φ250mm	Φ250mm	Φ250mm
	工件最大高度	mm	250mm	350mm	450mm
行程	Y行程	mm	500	600	800
	X行程	mm	300	500	500
	Z行程	mm	250	300	420
	主轴端面至工作台距离	mm	70-320	85-385	70-490
五轴摇篮转台(选配)	盘面直径	mm	Ф200	Ф260	Ф320
	最大旋转直径	mm	Ф300	Ф400	Ф530
	工作台最大载重	Kg	80	100	200
	旋转角度	-	C轴360/A轴±120	C轴360/A轴±120	C轴360/A轴±120
	额定转速	rpm	A:120/C:150	A:253/C:105	A:350/C:100
	额度扭矩	N.m	A:170/C:45	A:200/C:200	A:60/C:60
主轴	标配主轴形式	rpm	HSKE40-D120-30000	HSKE40-D120-40000	HSKE40-D120-40000
主轴	选配主轴形式	-	HSKE40-D100-40000	HSKE50-D150-24000	HSKA63-D150-20000
刀库	刀库形式	-	圆盘刀库20T	圆盘刀库24T	圆盘刀库24T
传动方式	X/Y/Z轴	-	直线电机	直线电机	直线电机
进给速度	最大快速进给速度（X/Y/Z）	m/min	60/60/60	60/60/60	48/48/48
精度	定位精度（VID）	mm	±0.003	±0.003	±0.003
	重复定位精度（VID）	mm	±0.002	±0.002	±0.002
	最大快速进给速度（X/Y/Z）圆度	mm	≦0.0012	≦0.0012	≦0.0012
	磨削圆柱度	mm	≦0.002	≦0.002	≦0.002
	磨削同轴度	mm	≦0.002	≦0.002	≦0.002
	研磨表面粗造度	μm	≦Ra 0.32	≦Ra 0.32	≦Ra 0.32
其他	机身重量	Kg	12000	15000	18000
其他	占地空间（长×宽×高）	mm	2500×3630	3300×4100	3900×4200
备注：1.本产品尺寸规格若有变更，恕不另行通知；2.机器外观不断调整，以实际合同和出货实物为准。

立式磨床机床配置

永磁同步电主轴（德国INNA）	流体静压主轴	工作台（交叉滚柱轴承）	工作台流体静压转台	电磁吸盘	油雾收集器

X、Z轴光栅尺	磁性分离+纸带过滤机	工件测量系统	刀具检测系统	金刚笔砂轮修正器	防雾旋转视窗
