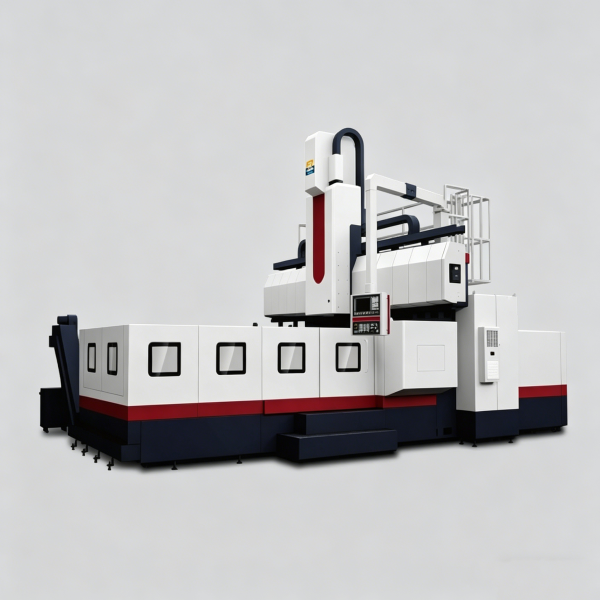

高刚性、高速度、高效率、大扭矩、防碰撞
1、高刚性、高承载、对称的四导轨床身结构；
2、方滑枕满足主轴6000rpm；
3、Z轴双伺服驱动，可实现五面五轴加工，并配备丰富拓展功能；
4、全新机床防碰撞功能。
应用行业：广泛应用于机床、工程机械、船用柴油机汽轮机、机车车辆、电力机械、模具制造、矿山冶金机械等各机械制造行业的复杂零件加工。
横梁采用大井字筋加前壁米字筋结构，截面大，立柱增加X向尺寸，刚性好。
床身采用四导轨结构，工作台悬伸小，刚性好，较多的滑块数量，承载高，工作台采用丝杠驱动，丝杠位于工作台重心位置，保证刚性和对称性。
Z轴采用双伺服电机双丝杠传动，实现Z轴传动的高动态性，加减速时实现高动态响应，从而获得稳定加工精度。
滑枕采用400×400mm的方滑枕结构，四面约束的铸铁-贴塑滑动导轨副，接触面积大，能够保证强力切削时的刚性。
主轴最高转速可实现4500rpm，各轴快速移动最高可达15/15/10m/min，较短的辅助时间，实现高速、高效加工。
采用进口高刚性主轴，动力系统热平衡结构优化设计，并配有恒温冷却系统，采用多重恒温保护，可以抑制机床长时间使用的高度发热现象；在滑枕和变速箱之间配备隔热装置，减少动力系统热源对主轴及滑枕的影响，从而提高加工精度。整机全面采用热对称结构，将热位移对机床精度影响降低至最低。
丝杠、减速机、直线导轨、齿轮、主轴等精密零部件均采用行业知名品牌。
| 项目 | 内容 | 单位 | VGM1620 | VGM630 | VGM2020 | VGM2030 | VGM2530 | VGM2550 | VGM3040 | VGM3050 |
|---|---|---|---|---|---|---|---|---|---|---|
| 行程 | X向行程 | mm | 2000 | 3000 | 2000 | 3000 | 4000 | 5000 | 4000 | 5000 |
| Y向行程 | mm | 1600 | 1600 | 2000 | 2000 | 2500 | 2500 | 3000 | 3000 | |
| Z向行程 | mm | 600 | 600 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 主轴鼻端至工作台面距离 | mm | 250～850 | 250～850 | 200-1200 | 200-1200 | 200-1200 | 200-1200 | 200-1200 | 200-1200 | |
| 龙门宽度 | mm | 1600 | 1600 | 2000 | 2000 | 2580 | 2580 | 3080 | 3000 | |
| 工作台 | 工作台面积 | mm | 1300×1600 | 1300×3000 | 2000×1600 | 3000×1600 | 4000×2000 | 5000×2000 | 4000×2500 | 5000×2500 |
| T型槽（尺寸×槽数） | mm | 22×7 | 22×7 | 22×10 | 28×14 | 28×19 | 28×25 | 28×19 | 28×25 | |
| 工作台最大载重量 | t | 4 | 6 | 10 | 12 | 16 | 16 | 16 | 16 | |
| 主轴 | 主轴锥度 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | |
| 主轴最大转速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | |
| 主轴电机功率（30min） | kw | 18.5/22 | 18.5/22 | 18.5/22 | 18.5/22 | 18.5/22 | 22/26 | 22/26 | 22/26 | |
| 速度 | 快移速度 | m/min | 12 | 12 | 10/12/10 | 10/12/10 | 10/10/8 | 10/10/8 | 10/10/8 | 10/10/8 |
| 切削速度 | m/min | 10 | 8 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 导轨型式 | X、Y轴 | 滚柱导轨 | 滚柱 | 滚柱导轨 | 滚柱导轨 | 滚柱导轨 | 滚柱导轨 | 滚柱导轨 | 滚柱导轨 | |
| Z轴 | 硬轨 | 硬轨 | 硬轨 | 硬轨 | 硬轨 | 硬轨 | 硬轨 | 硬轨 | ||
| 刀库 | 自动换刀系统、刀具数 | pcs | 12-24 | 12-24 | 24-60 | 24-60 | 24-60 | 24-60 | 24-60 | 24-60 |
| 精度 | 定位精度 | mm | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| 重复定位精度 | mm | 0.012 | 0.012 | 0.012 | 0.012 | 0.012 | 0.012 | 0.015 | 0.015 | |
| 机床规格 | 机器重量 | T | 19 | 28 | 26 | 31 | 33 | 38 | 40 | 45 |
| 机床尺寸 | m | 3.4×5.2×3.8 | 3.4×7.2×3.8 | 6.4×3.8×4.3 | 8.4×3.8×4.3 | 10×4.6×4.3 | 12.3×4.6×4.3 | 10×4.8×4.3 | 12.3×5.1×4.3 | |
| 项目 | 内容 | 单位 | VGM3650 | VGM3660 | VGM4060 | VGM4085 | VGM40100 |
|---|---|---|---|---|---|---|---|
| 行程 | X向行程 | mm | 5000 | 6000 | 6000 | 8500 | 10000 |
| Y向行程 | mm | 3000 | 3600 | 4000 | 4000 | 4000 | |
| Z向行程 | mm | 1000 | 1000 | 1250 | 1250 | 1250 | |
| 主轴鼻端至工作台面距离 | mm | 200-1200 | 200-1200 | 400-1650 | 400-1650 | 400-1650 | |
| 龙门宽度 | mm | 3600 | 3600 | 4000 | 4000 | 4000 | |
| 工作台 | 工作台面积 | mm | 5000×2500 | 6000×2500 | 6000×3000 | 8500×3000 | 10000×3000 |
| T型槽（尺寸×槽数） | mm | 28×12 | 28×12 | 28×24 | 28×30 | 28×40 | |
| 工作台最大载重量 | t | 16 | 20 | 25 | 30 | 35 | |
| 主轴 | 主轴锥度 | BT50 | BT50 | BT50 | BT50 | BT50 | |
| 主轴最大转速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | |
| 主轴电机功率（30min） | kw | 22/26 | 22/26 | 22/26 | 22/26 | 22/26 | |
| 快移速度 | m/min | 8/12/10 | 8/12/10 | 8/12/10 | 8/8/10 | 8/8/10 | |
| 丝杠导轨 | 滚珠丝杠直径/螺距 | mm | 8016×6312×5010 | 8016×8016×6312 | 10016×8016×6312 | ||
| X轴线轨宽度×轨道数×滑块数 | 55×3×26 | 55×3×30 | 65×4×28 | 65×4×36 | 65×4×48 | ||
| Y轴线轨宽度×轨道数×滑块数 | 55×2×4 | 55×2×4 | 65×2×4 55×1×2 | 65×2×4 55×1×2 | 65×2×4 55×1×2 | ||
| Z轴 | 硬轨 | 硬轨 | 硬轨 | 硬轨 | 硬轨 | ||
| 刀库 | 刀具数量 | pcs | 24-60 | 24-60 | 24-60 | 24-60 | 24-60 |
| 精度 | 定位精度 | mm | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| 重复定位精度 | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | |
| 机床规格 | 机器重量 | T | 50 | 60 | 85 | 95 | 105 |
| 机床尺寸 | mm | 12360×5100×4350 | 13500×5100×4350 | 15200×6650×4850 | 20200×6650×4850 | 24200×6650×4850 | |
最大功率 38kW
最大扭矩 1000Nm
最高转速 2000rpm
最大扭矩 1000Nm
最高转速 3000rpm
分度角度 2.5°一分
最大功率 38kW
最大扭矩 1000Nm
最高转速 2000rpm
延长长度 500mm
最大功率 38kW
最大扭矩 1000Nm
最高转速 2000rpm
A/C轴 2.5°
