为什么选择5轴立式加工？
-
高精度定位 — 重复定位精度可达±0.005mm，一次装夹完成多面/复杂曲面加工，减少装夹误差。
-
结构紧凑占地小 — 主轴垂直布置，搭配摇篮式或旋转工作台实现五轴联动，占地面积小。
-
一次装夹多面加工 — 摇篮式工作台可实现A/C轴联动，一次装夹完成叶片型面、叶根、榫头的全部加工。
-
高刚性高精度 — 立式结构主轴刚性和定位精度更稳定，适合高速铣削钛合金/高温合金。
Product Series
三大产品系列

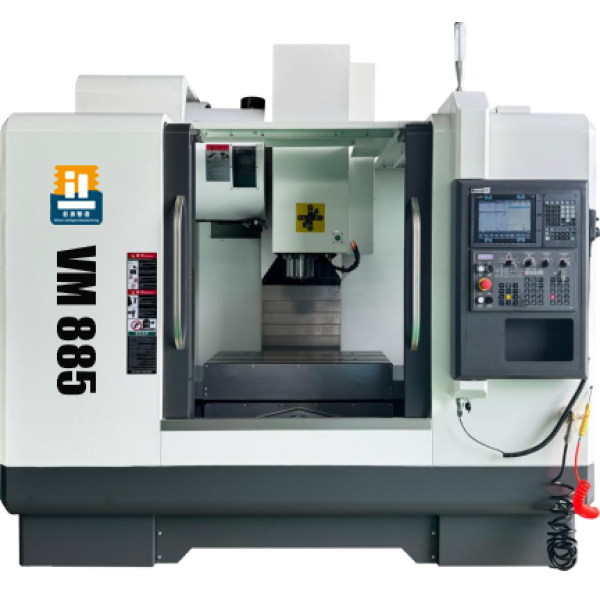

5轴立式加工中心
精密立式 · 高刚性主轴垂直布置，搭配摇篮式或旋转工作台实现五轴联动，结构紧凑。适用于精密模具、航空航天零件、医疗器械等中小型精密零件加工。
标准型 高精密型 高速型
5轴天车式加工中心
VMU系列 · 大行程VMU系列天车式5轴机床，采用U型机床底座，配置双边支撑A/C旋转工作台、高速直接式主轴、日本THK导轨与丝杠，实现5轴高精密同动控制。
VMU200 VMU500 VMU630 VMU800
5轴龙门立式加工中心
VGU系列 · 超大规格VGU系列龙门立式5轴加工中心，专为大型精密零件设计，龙门式结构提供更高的刚性和稳定性。
VGU500 VGU630 VGU800
Product Series
VMU系列精密加工
产品系列总览
5轴立式加工中心
5轴天车式加工中心 — 机床特点
1坚强的U型龙门结构
2高刚性的天车式设计
3Y轴配置双丝杠、双伺服电机同步驱动
4高精度高刚性A/C旋转转台
5最佳的冷却系统
6最优的排水排削性
7最大的加工范围
8最小的占地面积
通过5轴联动，进行复杂形状工件加工，一次装夹完成多面加工。人与机床完美结合的人机一体设计，创造出舒适的操作环境与作业空间。
精密加工案例
Technical Architecture
核心技术架构
01
主轴系统
高速精密主轴：主轴转速可达18,000-24,000 rpm，适配高速铣削钛合金/高温合金材料。
高精度轴承：采用交叉滚柱轴承工作台，确保高低速情况下均能获得高径向和轴向承载力。
02
旋转工作台
A+C轴联动：±120°摆轴范围，360°连续旋转，分辨率0.001°，实现复杂空间曲面加工。
高精度夹紧：A/C轴夹紧扭矩高达2400-3000 Nm，确保加工稳定性。
03
数控系统
多种控制系统：德国Siemens one（5轴5联动）、日本FANUC 0i MF PLUS（4+1联动）、台湾新代220MA-5（5轴5联动）。
RTCP功能：支持刀尖跟随功能，确保复杂曲面加工精度。
04
精度保障
定位精度：±0.005 mm以内，确保精密零件加工质量。
光栅尺：可选配XYZ三轴光栅尺及A/C轴光栅尺，实现全闭环控制。
Specifications
技术规格参数
VMU系列技术参数
| Parameter | Unit | VMU500 | VMU630 | VMU800 |
|---|---|---|---|---|
| X 轴行程 | mm | 700 | 800 | 1000 |
| Y 轴行程 | mm | 800 | 800 | 1000 |
| Z 轴行程 | mm | 550 | 550 | 550 |
| A+A 轴转动行程 | ° | -120～+120° | -120～+120° | -120～+120° |
| C 轴转动行程 | ° | 360° | 360° | 360° |
| 主轴鼻端至 工作台面距离 | mm | 150～700 | 150～700 | 150～650 |
| 主轴传动形式 | 内藏式电主轴 | 内藏式电主轴 | 直联机械主轴 | |
| 主轴功率 | Kw | 11 | 15 | 18.5 |
| 主轴转速 | rpm | 12000 | 12000 | 12000 |
| 输出扭矩 | Nm | 45 | 70 | 96 |
| 主轴锥孔 | BBT40/HSK63A | BBT40/HSK63A | BBT40/HSK63A | |
| 工作压力 | Mpa | 4 | 4 | 4 |
| 过滤系统 | μm | 过滤精度 37μm | 过滤精度 37μm | 过滤精度 37μm |
| 工作台尺寸 | mm | Φ500 | Φ630 | Φ800 |
| A轴（摆轴） | ° | ±120° | ±120° | ±120° |
| C轴（转台轴） | ° | 0.001°×360 | 0.001°×360 | 0.001°×360 |
| A/C 轴夹紧扭矩 | Nm | 2400/ 2×2400 | 2600/ 2×2800 | 3000/ 2×3000 |
| 工件最大旋转直径 | mm | 720 | 9200 | 1100 |
| 工作臺最大荷 | Kw | 500 | 600 | 800 |
| XYZ轴快速进给 | mm | 48 | 48 | 48 |
| A+A/C轴快速转速 | rpm | 60/100 | 80/120 | 80/120 |
| 刀库形式 | 伺服刀库 | 伺服刀库 | 伺服刀库 | |
| 刀具数量 | pcs | 24/30 | 24/30 | 24/30 |
| 机器重量 | kg | 11000 | 13000 | 21000 |
| 控制器 | 德国Siemens one （5轴5联动） 日本FANUC 0i MF PLUS（4+1联动） 台湾新代 220MA-5（5轴5联动） |
VGU系列技术参数
| Parameter | Unit | VGU500 | VGU630 | VGU800 |
|---|---|---|---|---|
| X 轴行程 | mm | 830 | 880 | 1200 |
| Y 轴行程 | mm | 800 | 800 | 1000 |
| Z 轴行程 | mm | 550 | 550 | 800 |
| A+A 轴转动行程 | ° | -120～+120° | -120～+120° | -120～+120° |
| C 轴转动行程 | ° | 360° | 360° | 360° |
| 主轴鼻端至 工作台面距离 | mm | 190～740 | 190～740 | 150～950 |
| 主轴传动形式 | 内藏式电主轴 | 内藏式电主轴 | 直连机械主轴 | |
| 主轴功率 | Kw | 11 | 15 | 20 |
| 主轴转速 | rpm | 12000 | 12000 | 12000 |
| 输出扭矩 | Nm | 45 | 70 | 96 |
| 主轴锥孔 | BBT40/HSK63A | BBT40/HSK63A | BBT40/HSK63A | |
| 工作压力 | Mpa | 4 | 4 | 4 |
| 过滤系统 | μm | 过滤精度 37μm | 过滤精度 37μm | 过滤精度 37μm |
| 工作台尺寸 | mm | Φ500 | Φ630 | Φ800 |
| A轴（摆轴） | ° | ±120° | ±120° | ±120° |
| C轴（转台轴） | ° | 0.001°×360 | 0.001°×360 | 0.001°×360 |
| A/C 轴夹紧扭矩 | Nm | 2400/ 2×2400 | 2600/ 2×2800 | 3000/ 2×3000 |
| 工件最大旋转直径 | mm | 720 | 9200 | 1100 |
| 工作臺最大荷 | Kw | 500 | 600 | 800 |
| XYZ轴快速进给 | mm | 48 | 48 | 48 |
| A+A/C轴快速转速 | rpm | 60/100 | 80/120 | 80/120 |
| 刀库形式 | 伺服刀库 | 伺服刀库 | 伺服刀库 | |
| 刀具数量 | pcs | 24/30 | 24/30 | 24/30 |
| 机器重量 | kg | 9000 | 10000 | 16000 |
| 控制器 | 德国Siemens one （5轴5联动） 日本FANUC 0i MF PLUS（4+1联动） 台湾新代 220MA-5（5轴5联动） |
VU系列技术参数
| Parameter | Unit | VU200 | VU260 | VU500 | VU630 |
|---|---|---|---|---|---|
| X 轴行程 | mm | 400 | 400 | 1300 | 1500 |
| Y 轴行程 | mm | 500 | 500 | 700 | 800 |
| Z 轴行程 | mm | 400 | 400 | 700 | 800 |
| A+A 轴转动行程 | ° | -120～+120° | -120～+120° | -120～+120° | -120～+120° |
| C 轴转动行程 | ° | 360° | 360° | 360° | 360° |
| 主轴鼻端至 工作台面距离 | mm | 100～500 | 100～500 | 50～750 | 100～900 |
| 主轴传动形式 | 内藏式电主轴 | 内藏式电主轴 | 内藏式电主轴 | 内藏式电主轴 | |
| 主轴功率 | Kw | 10 | 10 | 11 | 15 |
| 主轴转速 | rpm | 24000rmp | 24000rmp | 12000rmp | 12000rmp |
| 输出扭矩 | Nm | 18 | 18 | 45 | 70 |
| 主轴锥孔 | BBT30 | BBT30 | BBT40/HSK63A | BBT40/HSK63A | |
| 工作台尺寸 | mm | Φ200 | Φ260 | Φ500 | Φ630 |
| A轴（摆轴） | ° | ±120° | ±120° | ±120° | ±120° |
| C轴（转台轴） | ° | 0.001°×360 | 0.001°×360 | 0.001°×360 | 0.001°×360 |
| A/C 轴夹紧扭矩 | Nm | 150/ 415 | 310/ 415 | 2400/ 2×2400 | 2600/ 2×2800 |
| 工件最大旋转直径 | mm | 360 | 360 | 720 | 920 |
| 工作臺最大荷 | Kw | 50 | 60 | 500 | 600 |
| XYZ轴快速进给 | mm | 24 | 24 | 48 | 48 |
| A+A/C轴快速转速 | rpm | 100/230 | 200/200 | 60/100 | 80/120 |
| 刀库形式 | 伺服刀库 | 伺服刀库 | 伺服刀库 | 伺服刀库 | |
| 刀具数量 | pcs | 12/16 | 12/16 | 24/30 | 24/30 |
| 机器重量 | kg | 5000 | 5300 | 10000 | 13000 |
| 控制器 | 德国Siemens one （5轴5联动） 日本FANUC 0i MF PLUS（4+1联动） 台湾新代 220MA-5（5轴5联动） |
Configuration
机床配置一览
标准配置
-
内藏式电主轴16000rpm
-
内藏式电主轴12000rpm
-
主轴冷却机
-
主轴中心出水系统
-
主轴气幕防尘系统
-
工作台面Φ500mm
-
工作台面Φ650mm
-
主轴外冷可程式吹气系统
-
环状喷水系统
-
链板式排屑器+接削车
-
机台清洗水枪
-
机台清理气枪
-
手动机顶护罩
-
全罩防护
-
BBT---20把伺服伞型刀库
-
24把伺服伞型刀库/(选配机械手刀库)
选配配置
-
直接式机械主轴12000rpm
-
工件油雾冷却系统
-
切削液冷却系统
-
冲削装置
Special Machine
转向节（车轮支架）5轴加工专机
-
德国技术传承 — 5轴转向节加工专机是在吸收、消化德国巨浪转向节专机的基础上，由资深工程师设计的专用机床。
-
一次装夹全序加工 — 毛胚件一次装夹一套，完成工件所有6个面的工序加工。
-
高效率 — 加工节拍约10min/件，与传统4台立加+卧加组合相当。
-
高性价比 — 设备性价比高，替代多台机床组合，大幅降低投资成本。
Applications
典型应用领域
航空航天应用
精密加工应用
奔驰件
机匣
进气壳体
汽车副支架
汽车转向节
髓腔挫
心脏叶轮
整体叶盘
汽车配件应用
