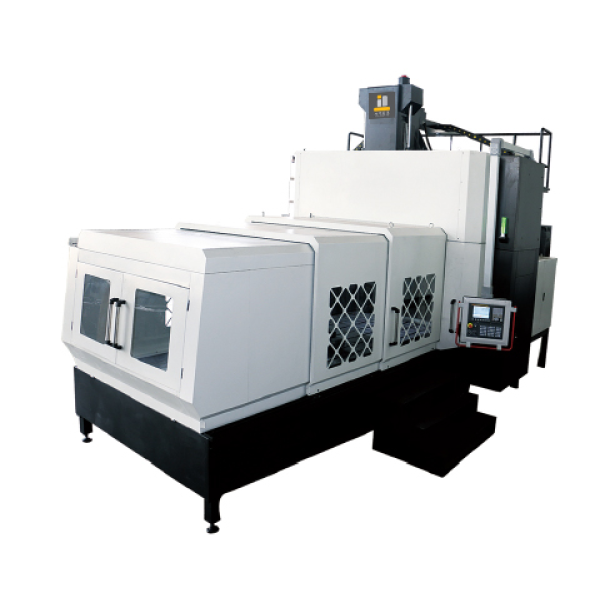

Product Showcase
产品展示
Features
产品特点
龙门框架式设计，高刚性与高扭矩，可加工超大型工件
01
龙门框架式设计
采用龙门框架式设计，工作台置于龙门下方，X轴行程长，承载能力强
02
高刚性与高扭矩
高刚性与高扭矩，可加工超大型工件，稳定性和抗扭刚度突出，适合高负荷加工环境
03
双摆头五轴联动
B轴摆动角度±125°，C轴摆动角度±360°，C/B轴分度精度0.001°，实现大范围曲面加工
04
内藏式电主轴
高转速电主轴，最高18000rpm，主轴恒温系统确保加工精度稳定
05
大行程覆盖
X轴行程最大6000mm，Y轴行程最大3000mm，Z轴行程最大1500mm，满足大型工件加工需求
06
多系统可选
支持德国Siemens、台湾新代、西班牙法格、日本FANUC、广数GSK、华中HNC、德国海德汉等多款数控系统
07
32把机械手刀库
配备32把机械手刀库，支持HSK63A/BBT40刀具规格，换刀迅速、加工效率高
08
全闭环控制
标配三轴光栅尺+A/C轴光栅尺，定位精度与重复定位精度高，确保加工品质
Specifications
机械规格表
| 分类 | 机械标准规格 | 单位 | VGU2022 | VGU2040 | VGU3060 |
|---|---|---|---|---|---|
| 行程 | X轴行程 | mm | 2200 | 4200 | 6000 |
| Y轴行程 | mm | 2000 | 2000 | 3000 | |
| Z轴行程 | mm | 1200 | 1200/1500 | 1200/1500 | |
| 主轴中心线至工作台面距离 | mm | 200～1400 | 200～1400 | 200～1400 | |
| 主轴端面至工作台面最大距离 | mm | -60～+1140 | -60～+1140 | -100～+1100 | |
| B轴摆动角度 | - | ±125° | ±125° | ±125° | |
| C轴摆动角度 | ° | ±360° | ±360° | ±360° | |
| C、B轴分度 | - | 0.001° | 0.001° | 0.001° | |
| 主轴 | 主轴传动形式 | - | 内藏式电主轴 | 内藏式电主轴 | 直连机械主轴 |
| 主轴功率 | kW | 20/25 | 16/18.5 | 18.5/26 | |
| 主轴转速 | rpm | 18000 | 16000 | 12000 | |
| 输出扭矩 | Nm | 30/38(30min) | 30/38(30min) | 54/72(30min) | |
| 主轴锥孔 | - | HSK63A | BBT40 | BBT40 | |
| 工作台 | 工作台尺寸 | mm | 2200×1500 | Φ650 | Φ800 |
| T型槽尺寸 | - | 22T×5 | 22T×5 | 22T×5 | |
| 工作台最大荷重 | kg | 4000 | 4000 | 4000 | |
| 进给速度 | XYZ轴快速进给 | m/min | 30 | 30 | 30 |
| A/C轴快速转速 | rpm | 16.6/25 | 16.6/25 | 16.6/25 | |
| 刀库 | 刀具规格 | - | HSK63A | BBT-40 | BBT-40 |
| 刀库形式 | - | 机械手刀库 | 机械手刀库 | 机械手刀库 | |
| 刀具数量 | pcs | 32 | 32 | 32 | |
| 其他 | 机器重量 | kg | 26000 | 32000 | 48000 |
| 龙门门宽 | mm | 2000 | 2000 | 3000 |
数控系统配置
5轴5联动 德国Siemens one 支持大行程前瞻功能，确保高速加工精度
5轴5联动 台湾新代 220MA-5 高性价比5轴联动解决方案
5轴5联动 西班牙法格 欧洲品质，高性能5轴加工
内藏式电主轴
双摆头结构
Configuration
机床配置一览表
标准配置
| 01 | 三轴光栅尺 | 10 | 主轴冷却机 |
| 02 | A轴光栅尺 | 11 | 主轴外冷可程式吹气系统 |
| 03 | C轴光栅尺 | 12 | 双螺旋+链板式排屑器+接屑车 |
| 04 | LED工作灯 | 13 | 机台清洗水枪 |
| 05 | LED警示灯 | 14 | 机台清理气枪 |
| 06 | M30自动断电系统 | 15 | 半罩防护 |
| 07 | 电气柜空调器 | 16 | 32把机械手刀库（HSK/BBT） |
| 08 | 日本FANUC-0i-MF（4+1联动） | 17 | XYZ集中式自动润滑系统 |
| 09 | 台湾新代220MA-5（5轴5联动） | 18 | 圆盘式油水分离器 |
选配配置
| 01 | 广数GSK25iMc（5轴5联动） | 10 | 切削液冷却系统 |
| 02 | 华中HNC-848Di（5轴5联动） | 11 | 全罩防护 |
| 03 | 德国Siemens840D（5轴5联动） | 12 | 24/40/60把伺服链式刀库 |
| 04 | 德国海德汉TNC-640（5轴5联动） | 13 | 工件油雾冷却系统 |
| 05 | 镭射刀长测量系统 | 14 | 主轴中心出水系统 |
| 06 | 无线工件测量系统 | 15 | 内藏式电主轴12000rpm |
| 07 | 开门安全开关 | 16 | XYZ集中式自动油脂润滑系统 |
| 08 | 自动门 | 17 | 油雾收集器 |
| 09 | 旋转视窗 | 18 | 中心校正功能 |
Applications
典型应用行业
适用于航空航天、军事工业、半导体、医学材料、海洋船舶、风力发电、精密模具、轨道交通等领域的高精度大型零部件加工，擅长复杂曲面、深腔、多工序复合加工。
航空航天 / 军事工业
航天器零部件、飞机结构件、发动机叶片、整体叶盘、导弹部件等高精度加工
精密模具 / 汽车配件
大型风电叶片模具、汽车覆盖件模具、转向节、副支架、进气壳体等
半导体 / 医学 / 船舶
半导体设备零部件、医学材料精密加工、海洋船舶结构件、轨道交通装备等
航天军工五轴叶轮加工工件展示
精密加工零件展示
奔驰件
机匣
进气壳体
汽车副支架
汽车转向节
髓腔挫
心脏叶轮
整体叶盘
汽车配件加工展示
汽车配件
汽车配件
汽车配件
汽车配件
汽车配件
汽车配件
