产品特点

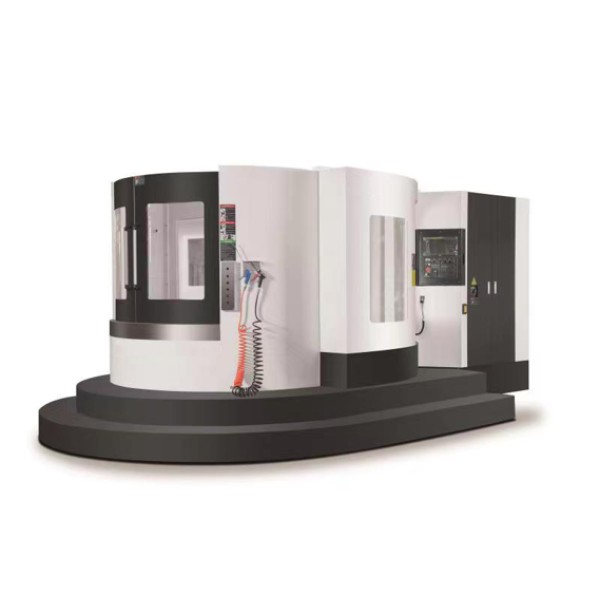

五轴卧式加工中心核心优势
主轴水平布置，高刚性大扭矩，多工位托盘交换，实现自动化生产
01
主轴水平布置
工作台可实现分度旋转，排屑性能优异，适合重切削加工。
02
高刚性大扭矩
高效加工钛合金、高温合金等难加工材料。
03
多工位托盘交换
支持托盘交换系统，实现自动化生产。
04
精度稳定可靠
高重复定位精度，加工质量可靠稳定。
05
核心原因
箱体类零件多孔系、深孔加工需求，卧式主轴排屑优势明显，避免切屑堆积。工作台分度（B轴）+ 托盘交换，实现多面加工和自动化生产循环。
规格参数
5轴卧式加工中心--A/B轴--倒T型
| 项目 | 名称 | 单位 | HUM1000 | HUM1250 | HUM1600 | |
|---|---|---|---|---|---|---|
| 加工范围 | X 轴行程 | mm | 1600 | 1800 | 2200 | |
| Y 轴行程 | mm | 1000 | 1250 | 1250 | ||
| Z 轴行程 | mm | 1000 | 1500 | 1600 | ||
| 主轴端面至工作台面高度--主轴垂直90° | mm | -150～850 | -350～900 | -350～900 | ||
| 主轴中心至工作台中心距离--主轴垂直90° | mm | -10～990 | -10～1490 | -10～1590 | ||
| 主轴中心至工作台面高度--主轴水平0° | mm | 100～1100 | 100～1350 | 100～1350 | ||
| 主轴端面至工作台中心距离--主轴水平0° | mm | -250～750 | -460～1040 | -460～1140 | ||
| A 轴可回转角度 | ° | ±110 ° | ±110 ° | ±110 ° | ||
| B 轴可回转角度 | ° | ±360 ° | ±360 ° | ±360 ° | ||
| 主轴 | 主轴转速 | Rpm | 6000 | 5000 | 8000 | 5000 |
| 主电机功率 | KW | 34/43 | 32/45 | 34/43 | 45/55 | |
| 主轴最大扭矩 | Nm | 398 | 630 | 398 | 728 | |
| 主轴刀柄形式 | BT 50 | BT50 | BT50 | |||
| 工作台 | 工作台尺寸 | mm | 1000×1000 | 1250×1250 | 1500×1400 | |
| 工作台分度 | ° | 0.001° | 0.001° | 0.001° | ||
| 工作台最大载荷 | Kg | 2000 | 3000 | 3000 | ||
| 工件最大回转直径 | mm | Φ1500 | Φ1800 | Φ2200 | ||
| 刀库 | 刀库容量 | 把 | 30/40 | 30/40 | 40 | |
| 最大刀具直径（无临刀） | Mm | 112（200） | 112（200） | 112（200） | ||
| 最大刀具长度/重量 | Mm | 350/15 | 400/25 | 400/25 | ||
| 精度VDI/DGQ3441 | X Y Z轴 定位精度 | mm | 0.008 | 0.008 | 0.008 | |
| X Y Z轴 重复定位精 | mm | 0.005 | 0.005 | 0.005 | ||
| A /B(转台）轴 定位精度 | ″ | 8″/15″ | 8″/15″ | 8″/15″ | ||
| A /B(转台）轴 重复定位精度 | ″ | 4″/6″ | 4″/6″ | 4″/6″ | ||
| 其他 | 电源总容量 | KVA | 80 | 100 | 100 | |
| 空压源 | kg/cm2 | 6 | 6 | 6 | ||
| 机器重量 | T | 20 | 28 | 35 | ||
| 机床尺寸（长×宽） | Mm | 6100×5500 | 7000×6000 | 7850X5200 | ||
5轴卧式加工中心--摇篮式
| 项目 | 名称 | 单位 | HU400 | HU500 | HU630 | HU80 |
|---|---|---|---|---|---|---|
| 行程 | X 轴行程 | mm | 800 | 1000 | 1300 | 1500 |
| Y 轴行程 | mm | 500 | 700 | 900 | 1100 | |
| Z 轴行程 | mm | 500 | 600 | 950 | 1100 | |
| A+A 轴转动行程 | ° | -120～+120° | -120～+120° | -120～+120° | -120～+120° | |
| C 轴转动行程 | ° | 360° | 360° | 360° | 360° | |
| 主轴鼻端至 工作台面距离 |
mm | 50～550 | 50～750 | 100～900 | 50～1050 | |
| 主轴 | 主轴传动形式 | 机械式主轴 | 机械式主轴 | 机械式主轴 | 机械式主轴 | |
| 主轴功率 | Kw | 7.5 | 11 | 15 | 22 | |
| 主轴转速 | rpm | 1000 | 10000 | 10000 | 10000 | |
| 最大扭矩 | Nm | 52 | 72 | 236 | 271 | |
| 主轴锥孔 | BBT40/HSK63A | BBT40/HSK63A | BBT50/HSK100A | BBT50/HSK610A | ||
| 旋转工作台尺寸 | 工作台尺寸 | mm | Φ300/400 | Φ500 | Φ630 | Φ800 |
| A轴（摆轴） | ° | ±120° | ±120° | ±120° | ±120° | |
| C轴（转台轴） | ° | 0.001°×360 | 0.001°×360 | 0.001°×360 | 0.001°×360 | |
| A/C 轴夹紧扭矩 | Nm | 150/ 415 | 2400/ 2×2400 | 2600/ 2×2800 | 2600/ 2×2800 | |
| 工件最大旋转直径 | mm | 450/550 | 720 | 920 | 1100 | |
| 工作臺最大荷 | Kw | 100/200 | 500 | 600 | 800 | |
| 进给速度 | XYZ轴快速进给 | mm | 24 | 24 | 24 | 24 |
| A+A/C轴快速转速 | rpm | 100/230 | 60/100 | 80/120 | 80/120 | |
| 刀库 | 刀库形式 | 伺服刀库 | 伺服刀库 | 伺服刀库 | 伺服刀库 | |
| 刀具数量 | pcs | 24/30 | 24/30 | 24/30 | 24/30 | |
| 其他 | 机器重量 | kg | 6000 | 8000 | 12000 | 16000 |
| 控制器 | 德国Siemens one （5轴5联动） | |||||
| 日本FANUC 0i MF PLUS（4+1联动） | ||||||
| 台湾新代 220MA-5（5轴5联动） | ||||||
应用领域
典型应用
适用于航空航天、军事工业、半导体、医学材料、海洋船舶、风力发电、精密模具、轨道交通等领域的高精度大型零件加工。擅长复杂曲面、深腔及多工序加工。
航空航天、军事工业
航天器零件、航空结构件、发动机叶片、叶盘、导弹零部件
精密模具、汽车工业
风力发电机叶片模具、汽车覆盖件模具、转向节、副车架、进气壳体
半导体、医学材料、海洋船舶
半导体设备零件、精密医学材料、海洋结构件、轨道交通装备
航天军工五轴叶轮加工工件展示
精密加工零件展示
奔驰件
机匣
进气壳体
汽车副支架
汽车转向节
髓腔挫
心脏叶轮
整体叶盘
